| Current adjustment range: | HLG-80H/100H: 60%~100% ; HLG-120H: 50%~100% | DC adjustment range: | ±10% rated output voltag e (A-Type only) |
|---|---|---|---|
| Size(LxWxH) (mm): | 220x 68x 38.8 | Over voltage protection: | 110%~140% rated output v oltage |
| WORKING TEMP.: | -40 ~ +70℃(Refer to "Derating Curve") | WORKING HUMIDITY: | 20 ~ 95% RH non-condensing |
| WITHSTAND VOLTAGE: | I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1.5KVAC | Over current protection: | 95%~108% constant current lim iting, auto-recovery |
| แสงสูง: | พลังงานสูงทำให้แหล่งจ่ายไฟ,ไฟ LED พาวเวอร์ซัพพลาย |
||

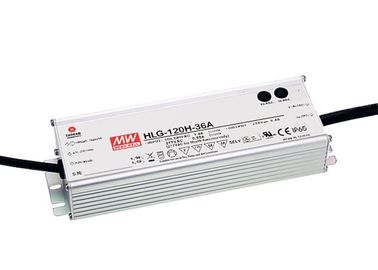

IP67 ไฟ LED ไดรเวอร์ไฟ LED พาวเวอร์ซัพพลาย HLG-120H-36A
HLG ซีรี่ส์ (80 ~ 120W ประสิทธิภาพสูงกับ PFC):
1. ยูนิเวอร์แซอินพุต AC (ไม่เกิน 305VAC) / เต็มรูปแบบ
2. คุ้มครอง: ไฟฟ้าลัดวงจร / กว่าปัจจุบัน / กว่าแรงดัน / อุณหภูมิสูงเกิน
3. ฟังก์ชั่นการใช้งาน PFC
4. ที่มีประสิทธิภาพสูงถึง 93.5%
5. การออกแบบ IP67 / IP65 สำหรับการติดตั้งในร่มหรือกลางแจ้ง
6. ปรับกระแสไฟขาออกการส่งออกผ่านสายเคเบิลหรือมิเตอร์ภายใน
7. ความเย็นโดยการถ่ายเทอากาศฟรี
8. เหมาะสำหรับสถานที่แห้งชื้นและเปียก
9. เหมาะสำหรับโคมไฟ LED และการใช้งานไฟถนน
10. พบ 4KV ระดับคลื่นภูมิคุ้มกัน (IEC61000-4-5)
11. Class 2 หน่วยพลังงาน / ผ่าน LPS (ยกเว้น HLG-120H)
12. หลายรูปแบบให้เลือก:
A-Type: IP65 จัดอันดับ แรงดันไฟฟ้าและระดับคงที่ในปัจจุบันสามารถปรับเปลี่ยนได้ผ่านมิเตอร์ภายใน
B-Type: IP67 จัดอันดับและในตัว 3 in 1 ฟังก์ชั่นการลดแสง (1 ~ 10VDC สัญญาณ PWM หรือต้านทาน)
ว่างเปล่า-Type: IP67 จัดอันดับ สายเคเบิ้ลสำหรับผมการเชื่อมต่อ / O
BL-Type (ตัวเลือก): สำหรับ HLG-80H B-Type เท่านั้น "UL8750 จดทะเบียน" ความปลอดภัยและได้รับการอนุมัติ IP66 ติดต่อ Mean Well สำหรับรายละเอียด
D-Type (ตัวเลือก): IP67 จัดอันดับ ฟังก์ชั่นการลดแสงจับเวลาติดต่อ Mean Well สำหรับรายละเอียด (Safety รอ
100W / 120W)
13. ตัวเลือกรุ่น CQC ใช้ได้ (HLG-80H / 100H / 120H-A / ประเภทที่ว่างเปล่า)
14. การรับประกัน 5 ปี
ซีรี่ส์คุณลักษณะ HLG-120H:
1. ยูนิเวอร์แซ AC Input / ช่วงเต็ม (305VAC)
2. ฟังก์ชั่นการใช้งาน PFC
3. ที่มีประสิทธิภาพสูงถึง 93.5%
4. คุ้มครอง: ไฟฟ้าลัดวงจร / กว่าปัจจุบัน / กว่าแรงดัน / อุณหภูมิสูงเกิน
5. ความเย็นโดยการถ่ายเทอากาศฟรี
6. จุด OCP ปรับการส่งออกผ่านสายเคเบิลหรือมิเตอร์ภายใน
7. การออกแบบ IP67 / IP65 สำหรับการติดตั้งในร่มหรือกลางแจ้ง
8. สามในการทำงานลดแสงหนึ่ง (1 ~ 10Vdc หรือสัญญาณ PWM หรือความต้านทาน)
9. เหมาะสำหรับโคมไฟ LED และการเคลื่อนย้ายการใช้งานเข้าสู่ระบบ
10. การปฏิบัติตามกฎระเบียบความปลอดภัยทั่วโลกสำหรับให้แสงสว่าง
11. เหมาะสำหรับการซักรีด / สถานที่ชื้น / เปียก
12. การรับประกัน 5 ปี
วัสดุ HLG ซีรีส์ไฟ:
HLG-40H ชุด HLG-60H ชุด HLG-80H ชุดชุด HLG-100H, ซีรี่ย์ HLG-120H, HLG-150H ชุด HLG-185H ชุด HLG-240H ชุด HLG-320H ชุด HLG-600H ซีรีส์
รายละเอียดโดยย่อของ HLG-120H LED พาวเวอร์ซัพพลาย:
| HLG-120H ซีรีส์ | ||||
| หมายเลขรุ่น | เอาท์พุต | Tol | R & N | Effi |

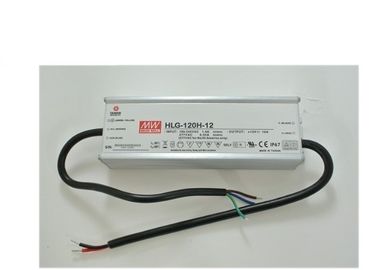

| HLG-120H-12 (A) | 12V, 0 ~ 10A | ± 2.5% | 150mV | 92.0% |
| HLG-120H-15 (A) | 15V, 0 ~ 8.0A | ± 2.0% | 150mV | 92.0% |
| HLG-120H-20 (A) | 20V, 0 ~ 6.0A | ± 1.0% | 150mV | 93.0% |
| HLG-120H-24 (A) | 24V, 0 ~ 5.0A | ± 1.0% | 150mV | 93.0% |
| HLG-120H-30 (A) | 30V, 0 ~ 4.0A | ± 1.0% | 200mV | 93.0% |
| HLG-120H-36 (A) | 36V, 0 ~ 3.4A | ± 1.0% | 200mV | 93.0% |
| HLG-120H-42 (A) | 42V, 0 ~ 2.9A | ± 1.0% | 200mV | 93.0% |
| HLG-120H-48 (A) | 48V, 0 ~ 2.5A | ± 1.0% | 200mV | 93.5% |
| HLG-120H-54 (A) | 54V, 0 ~ 2.3A | ± 1.0% | 200mV | 93.5% |
() = A, B, BL, D หรือเปล่า
ข้อมูลจำเพาะของ HLG-120H:
| หมายเลขรุ่น | HLG-120H | |
| ช่วงแรงดันไฟฟ้า AC | 90 ~ 305VAC; 127 ~ 431VDC | |
| AC ไหลเข้าปัจจุบัน (Max.) | เริ่มเย็น, 60A ที่ 230VAC | |
| ช่วงการปรับตัวดีซี | ± 10% แรงดันเอาท์พุทจัดอันดับ (A-Type เท่านั้น) | |
| ช่วงการปรับตัวในปัจจุบัน | HLG-80H / 100H: 60% ~ 100%; HLG-120H: 50% ~ 100% | |
| มากกว่าการป้องกันปัจจุบัน | 95% ~ 108% คงที่ในปัจจุบันการ จำกัด การกู้คืนอัตโนมัติ | |
| มากกว่าการป้องกันแรงดันไฟฟ้า | 110% ~ 140% แรงดันเอาท์พุทจัดอันดับ | |
| กว่าอุณหภูมิ การป้องกัน | ปิดตัวลง O / P แรงดันไฟฟ้าใหม่ Power-On ที่จะกู้คืน | |
| การติดตั้งเพิ่มขึ้นถือได้เวลา | 500ms, 50ms, 16ms ที่โหลดเต็มและ 230VAC | |
| แรงดันทน | I / PO / P: 3.75kVAC I / P-FG: 2kVAC, O / P-FG: 1.5kVAC | |
| อุณหภูมิในการทำงาน | -40 ~ + 70Celsius (โปรดดูที่เส้นโค้ง derating ขาออก) | |
| มาตรฐานความปลอดภัย | UL8750, TUV EN61347-1, EN61347-2-13, PSE J61347-1, J61347-2-13 ได้รับการอนุมัติ; UL8750 ระบุไว้สำหรับ HLG-80H- □ BL เท่านั้น ENEC EN61347-1, EN61347-2-13 สำหรับ HLG-120H เท่านั้น | |
| มาตรฐานอีเอ็มซี | EN55015 ชั้น B EN55022 (ยกเว้น HLG-80H) EN61000-3-2 คลาส C, EN61000-3-3, EN61000-4-2,3,4,5,6,8,11, EN61547 | |
| สัมพันธ์ | อินพุต | อันดับที่ UL, SJTW 18AWGx3C (30cm) |
| เอาท์พุต | A / D / Blank-Type: SJTW 14AWGx2C (30cm); B-Type: SJTW 14AWGx2C (30cm) + SJTW 18AWGx2C (30cm) | |
| ขนาด (LxWxH) (มม) | 220x 68x 38.8 | |
หมายเหตุ:
1. ค่าพารามิเตอร์ต่างๆที่ไม่ได้กล่าวถึงเป็นพิเศษวัดการป้อนข้อมูล 230VAC โหลดจัดอันดับและ 25 ℃ของอุณหภูมิ
2. ระลอกและเสียงวัด 20MHz แบนด์วิดธ์โดยใช้ 12 "คู่บิดลวดสิ้นสุดกับ 0.1uf และตัวเก็บประจุแบบขนาน 47uF
3. ความคลาดเคลื่อนยินยอมรวมถึงการตั้งค่าความอดทนระเบียบสายและกฎระเบียบในการโหลด
4. โปรดดูที่ "วิธีการของการขับรถ LED Module"
5. derating อาจจะต้องอยู่ภายใต้แรงดันไฟฟ้าอินพุตต่ำ กรุณาตรวจสอบลักษณะคงที่สำหรับรายละเอียดเพิ่มเติม
6. ชนิดเดียว
7. ความปลอดภัยและการออกแบบอีเอ็มซีอ้างถึง EN60598-1, CNS15233, GB7000.1, FCC part18
8. ความยาวของการตั้งค่าเวลาเป็นวัดที่เริ่มต้นครั้งแรกเย็น เปิด / ปิดแหล่งจ่ายไฟอาจนำไปสู่การเพิ่มขึ้นของเวลาตั้งค่า
9. แหล่งจ่ายไฟถือเป็นองค์ประกอบที่จะมีการดำเนินการในการทำงานร่วมกับอุปกรณ์ที่สุดท้าย เนื่องจากประสิทธิภาพของอีเอ็มซีจะได้รับผลกระทบจากการติดตั้งเสร็จสมบูรณ์ผู้ผลิตอุปกรณ์สุดท้ายต้องรับรองอีกครั้ง EMC Directive ในการติดตั้งเสร็จสมบูรณ์อีกครั้ง
10. อ้างถึงคำสั่งการรับประกัน
11. เพื่อตอบสนองความต้องการของระเบียบ EuP ในล่าสุดของโคมไฟนี้แหล่งจ่ายไฟ LED สามารถนำมาใช้ แต่หลังสวิทช์ได้โดยไม่ต้องเชื่อมต่ออย่างถาวรไฟ
HLG-120H ชุดแผ่น:
