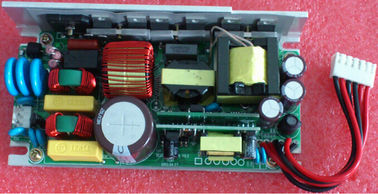

AC-DC พาวเวอร์ซัพพลาย 224W เอาท์พุท 28V SC224-220S28
คุณสมบัติที่สำคัญ
ช่วงเข้า AC: 140 ~ 300Vac
เอาท์พุทเดี่ยว: 28V / 8A
ที่มีประสิทธิภาพสูง: 88%
การควบคุมสาย: ≤± 3%
การควบคุมการประจุ: ≤± 3%
ระลอกคลื่นต่ำและเสียงรบกวน: ≤150mV
ปัจจัยอำนาจ: 95%
การป้องกันไฟฟ้าลัดวงจร
การส่งออกมากกว่าการป้องกันปัจจุบัน
การส่งออกมากกว่าการป้องกันแรงดันไฟฟ้า
ป้อนข้อมูลมากกว่าการป้องกันแรงดันไฟฟ้า
ป้อนข้อมูลภายใต้แรงดันล็อคออก
สัญญาณการดำเนินงาน AC
เย็นธรรมชาติ
ผ่าน RoHS
UL94V-0 คะแนนเปลวไฟปัญญาอ่อน
รายละเอียดสินค้า
นี้ใช้งานแปลง AC-DC สูงพลังการประมวลผลการควบคุมและการบรรจุภัณฑ์เทคโนโลยีเพื่อให้ประสิทธิภาพและความยืดหยุ่นของความน่าเชื่อถือและค่าใช้จ่ายที่มีประสิทธิภาพขององค์ประกอบอำนาจผู้ใหญ่ สลับความถี่สูงให้ความหนาแน่นพลังงานสูงที่มีสัญญาณรบกวนต่ำและมีประสิทธิภาพสูง
ลักษณะไฟฟ้า
ลักษณะการป้อนข้อมูล
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ | |
แรงดันไฟฟ้าอินพุตจัดอันดับ | 200 | 220 | 240 | Vac | ||
ช่วงแรงดันไฟฟ้า AC | 140 | 300 | Vac | |||
จัดอันดับความถี่ AC เข้า | 50/60 | เฮิร์ตซ์ | ||||
ช่วงความถี่ AC เข้า | 47 | 63 | เฮิร์ตซ์ | |||
แม็กซ์ ป้อนข้อมูลปัจจุบัน | 2.5 |
| นาที. แรงดันไฟฟ้าอินพุต, โหลดเต็ม | |||
การป้อนข้อมูลการไหลเข้าปัจจุบัน | 30 |
| แม็กซ์ แรงดันไฟฟ้าอินพุต 25 ℃, เริ่มต้นครั้งแรก | |||
อย่างมีประสิทธิภาพ | AC เข้า | 88 | % | แรงดันไฟฟ้าอินพุตจัดอันดับโหลดจัดอันดับ | ||
ปัจจัยอำนาจ | 95 | % | ||||
ลักษณะเอาท์พุท
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ | |
ช่วงแรงดันเอาท์พุท | 28V | 27.5 | 28 | 28.5 | Vdc | |
ช่วงปัจจุบันเอาท์พุท | 28V | 0 | 8 |
| ||
การควบคุมสาย | ± 3 | % | ||||
การควบคุมการประจุ | ± 3 | % | ||||
การควบคุมอุณหภูมิ | ± 0.02 | % / ° C | ช่วงอุณหภูมิในการทำงาน | |||
ระลอกและเสียง | 28V | 150 | mV | การป้อนข้อมูลการจัดอันดับโหลดเต็มแบนด์วิดท์ 20 MHz | ||
ตอบสนองแบบไดนามิก | การเบี่ยงเบน | ± 5 | % | 25% ถึง 50% ถึง 25% Iout สูงสุด 50% ถึง 75% ถึง 50% Iout สูงสุด 1A / US | ||
การตั้งค่าเวลา | 500 | พวกเรา | ||||
เปิดในเวลาเพิ่มขึ้น | 50 | นางสาว | โหลดเต็ม 10% ~ 90% Vout | |||
เปิดเครื่องหน่วงเวลา | 8 | s | 220Vac, โหลดเต็ม | |||
แหกแรงดันขาออก | ± 5 | % | ||||
การประจุกระแสไฟขาออก | 3000 | μF | ||||
ลักษณะการป้องกัน
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ | |
ป้อนข้อมูลภายใต้แรงดันล็อคออก | เปิดในเกณฑ์แรงดันไฟฟ้า | 130 | 145 | Vac | ||
เปิดปิดเกณฑ์แรงดันไฟฟ้า | 115 | 130 | Vac | |||
ป้อนข้อมูลมากกว่าการป้องกันแรงดันไฟฟ้า | ป้องกันแรงดันไฟฟ้า | 300 | 320 | Vac | ||
แรงดันไฟฟ้าการกู้คืน | 280 | 300 | Vac | |||
การส่งออกมากกว่าการป้องกันแรงดันไฟฟ้า | 32 | 35 | Vdc | อาการสะอึก | ||
การส่งออกมากกว่าการป้องกันโหลด | 9 | 12 |
| อาการสะอึก | ||
สั้น - วงจรป้องกัน | 10 | mΩ | อาการสะอึก | |||
ลักษณะทั่วไป
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
MTBF | 250 | KHrs | การป้อนข้อมูลการจัดอันดับโหลดเต็ม 25 ℃ | ||
น้ำหนัก | 1000 | ก. |
คุณลักษณะด้านสิ่งแวดล้อม
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
อุณหภูมิในการทำงาน | -40 | +85 | ℃ | ||
อุณหภูมิการเก็บรักษา | -40 | +85 | ℃ | ||
ความชื้นสัมพัทธ์ | 10 | 95 | % | ||
การจัดเก็บความชื้น | 105 | 93 | % | ||
ระดับความสูง | 3000 | ม. | |||
ความกดอากาศ | 70K | 106K | พ่อ |
ลักษณะความปลอดภัย
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ | |
แยกแรงดันไฟฟ้า | ป้อนข้อมูลเพื่อการส่งออก | 1500 | Vac | 10mA / 1min, ไม่มี arcing และรายละเอียด | ||
การป้อนข้อมูลลงไปที่พื้น | 1500 | Vac | ||||
ส่งออกไปยังพื้นดิน | 500 | Vdc | 10mA / 1min, ไม่มี arcing และรายละเอียด | |||
ต้านทานการแยก | ป้อนข้อมูลเพื่อการส่งออก | 10 | MΩ | 500Vdc / 1min, ความดันบรรยากาศปกติ 90% ความชื้น | ||
การป้อนข้อมูลลงไปที่พื้น | 10 | |||||
ส่งออกไปยังพื้นดิน | 10 | |||||
สัญญาณและสวิทช์
ชิ้น | ฟังก์ชั่น | หมายเหตุ |
การส่งออกภายใต้การปลุกแรงดันไฟฟ้า | การส่งออกภายใต้การปลุกแรงดันหันไปตรรกะสูง (5V ± 0.2V) ลดลงเมื่อแรงดันขาออกถึง 90% | ลอจิกสูงเมื่อเงื่อนไขที่ผิดปกติ ลอจิกต่ำเมื่อใช้งานได้ดี |
สัญญาณอินพุต | แสงเมื่อใช้งานกันปิดไฟเมื่อทำงานผิดปกติ | ไฟเขียวΦ3 |
สัญญาณ | แสงในเมื่อการดำเนินงานดีไฟดับหรือกระพริบตาเมื่อทำงานผิดปกติ | ไฟเขียวΦ3 |
ลักษณะอีเอ็มซี
ชิ้น | มาตรฐาน | เงื่อนไข | หมายเหตุ | |
CE | EN55022 | class B | การทดสอบระบบผ่าน | |
RE | EN55022 | class B | การทดสอบระบบผ่าน | |
สอดคล้องกัน | EN61000-3-2 | ต้องการโคมไฟชนิด C | เกณฑ์ B | |
ความผันผวนของแรงดันไฟฟ้าและการสั่นไหว | EN61000-3-3 | Class A อุปกรณ์ความต้องการ | เกณฑ์ B | |
พรั่งพรู | EN61000-4-5 | โหมดค่า± 2KV โหมดทั่วไป± 4KV | เกณฑ์ B | |
จุ่ม | EN61000-4-11 EN55024 | แรงดันไฟฟ้าจุ่ม 0% UT, 10ms | เกณฑ์ B, การทดสอบที่ระยะ 0, 90, 180 และ 270 | |
แรงดันไฟฟ้าจุ่ม 40% UT, 20ms | ||||
แรงดันไฟฟ้าจุ่มถึง 70% UT, 50ms | ||||
ESD | ปล่อยอากาศ | EN61000-4-2 | ± 8KV | เกณฑ์ B |
ติดต่อปล่อย | EN61000-4-2 | ± 4KV | เกณฑ์ B | |
หมายเหตุ:
เกณฑ์: ผลการดำเนินงานปกติในระหว่างและหลังการทดสอบ
เกณฑ์ B: การป้องกันแรงดันต่ำหรือรีเซ็ตไม่ได้รับอนุญาต ชั่วคราวผันผวนแรงดัน output สิ้นสุดลงหลังจากการรบกวนสิ้นสุดลงและจากการที่ EUT กู้คืนประสิทธิภาพการทำงานปกติโดยอัตโนมัติ ในระหว่างการทดสอบระบบความผันผวนแรงดันขาออกหรือรีเซ็ตไม่ได้รับอนุญาตเกินไป
เกณฑ์ C: การสูญเสียชั่วคราวของการส่งออกที่ได้รับอนุญาต แต่ฮาร์ดแวร์ไม่สามารถได้รับความเสียหาย EUT กู้คืนประสิทธิภาพการทำงานปกติโดยอัตโนมัติหรือดำเนินการแทรกแซง
เกณฑ์ R: การสูญเสียของการส่งออกซึ่งเป็นไม่สามารถกู้คืนได้รับอนุญาต องค์ประกอบหลักในการป้องกัน (ฟิวส์) ได้รับความเสียหาย EUT กู้คืนประสิทธิภาพการทำงานตามปกติหลังจากที่เปลี่ยนชิ้นส่วนที่เสียหาย
วุฒิการศึกษาสิ่งแวดล้อม
พารามิเตอร์ | หมายเหตุ |
การสั่นสะเทือน | ช่วงความถี่: 5-20Hz + 3dB / OTC; 20-80Hz, 0.04g2 / เฮิร์ตซ์; 80-500Hz, -3dB / OT C; XYZ แกน 30min / แกน |
กระแทก | ครึ่งคลื่นไซน์, 300m / s2,11ms, ± X, Y ±, ± Z, 6tims / ทิศทาง |
ปฏิบัติตามมาตรฐาน
มาตรฐาน | หมายเหตุ |
UL / UL60950 | |
EN60950 |
ข้อมูลทางกายภาพ
วิศวกรรมโครงร่าง
ความยาว×กว้าง× heigth: 127.0 × 84.5 × 35.0 (mm) 5 × 3.33 × 1.38 (นิ้ว)
การกำหนดตัวเชื่อมต่อ
ช่องเสียบ: VH3.96mm-3pin
Pin เลขที่ | ชื่อ | ฟังก์ชัน |
1 | L | |
2 | ยังไม่มีข้อความ | |
3 | วิชาพลศึกษา |
เชื่อมต่อสัญญาณ: VH3.96mm-6Pin รวดเร็วกลับ
สายไฟขาออก: UL1015 18 # 105 ℃, 600V
Pin เลขที่ | ชื่อ | ฟังก์ชัน |
1 | + 28V | สีแดง |
2 | + 28V | สีแดง |
3 | GND | สีดำ |
4 | GND | สีดำ |
5 | LOS_PWR + | การส่งออกภายใต้การปลุกแรงดันบวก (สีแดง) |
6 | LOS_PWR- | การส่งออกภายใต้การปลุกแรงดันบวก (สีดำ) |
