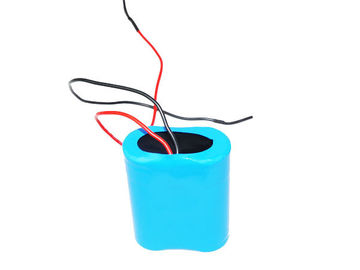

lifepo4 battery pack

เลขที่

รายการ /

ข้อมูลจำเพาะ /

สังเกต

1

ความจุที่กำหนด

1500mAh

ปล่อย 0.2C มาตรฐาน

2

ความจุขั้นต่ำ

1400mAh

3

แรงดันไฟฟ้าปกติ

3.2V

หมายถึงแรงดันการใช้งาน

4

แรงดันไฟฟ้าส่ง

3.2 ~ 3.3V

ภายใน 10 วันจากโรงงาน

5

แรงดันชาร์จ

3.65V ± 0.03V

โดยวิธีการคิดค่ามาตรฐาน

6

วิธีการชาร์จมาตรฐาน

0.2C คงที่ในปัจจุบัน, 3.65V แรงดันคงที่ค่าใช้จ่าย 3.65V, ดำเนินการต่อการชาร์จจนถึงปัจจุบันลดลงถึง .00.01C

7

ชาร์จกระแสไฟฟ้า

0.2C

300mA

ค่าใช้จ่ายมาตรฐานเวลาในการชาร์จประมาณ 6 ชั่วโมง (Ref)

0.5C

750mA

การชาร์จอย่างรวดเร็ว, เวลาในการชาร์จประมาณ: 3 ชม. (Ref)

8

วิธีการปฏิบัติมาตรฐาน

0.2C คงที่ในปัจจุบันการปล่อย 2.0V,

9

ความต้านทานภายในของเซลล์

≤60mΩ

ความต้านทานภายในวัดที่ AC 1KHZ หลังจากชาร์จ 50%

แบบ

น้อย

ภายใน

ความจุ

ขนาดเซลล์ (มม.)

น้ำหนัก

แรงดันไฟฟ้า

ความต้านทาน

(มิลลิแอมป์)

(ช)

(V)

(สูงสุดmΩ)

เส้นผ่าศูนย์กลาง

ความสูง

LFR18650P

3.2

20

1100

18

65.3

40

LFR26650P

3.2

20

2400

26

65.3

82

แบบ

น้อย

ภายใน

ความจุ

ขนาดเซลล์ (มม.)

น้ำหนัก

แรงดันไฟฟ้า

ความต้านทาน

(มิลลิแอมป์)

(ช)

(V)

(สูงสุดmΩ)

เส้นผ่าศูนย์กลาง

ความสูง

LFR14430

3.2

110

250

13.9

43.0

12

LFR14500

3.2

100

650

13.9

50.2

18

LFR15270

3.2

140

200

15.0

27.0

10

LFR18500

3.2

80

1000

18

50

32

LFR18500

3.2

80

1200

18

50

32

LFR18650

3.2

65

1400

18

64.8

39

LFR18650

3.2

65

1500

18

64.8

40

LFR18650

3.2

80

1700

18

64.8

41

LFR26650

3.2

20

3000

26

65.3

84

LFR26650

3.2

20

3200

26

65.3

86

ไม่

รายการ

วิธีทดสอบและเงื่อนไข

เกณฑ์

1

การทดสอบการสัมผัสความร้อน

เซลล์ที่ชาร์จเต็มแล้วแต่ละตัวจะถูกทำให้เสถียรที่อุณหภูมิห้องวางไว้ในเตาอบหมุนเวียนอากาศ อุณหภูมิของเตาอบเพิ่มขึ้นในอัตรา 5 ° C / นาที± 2 ° C / นาทีเป็นอุณหภูมิ 130 ° C ± 2 ° C เซลล์จะยังคงอยู่ที่อุณหภูมินี้เป็นเวลา 10 นาทีก่อนการทดสอบจะหยุด

ไม่มีการระเบิดไม่มีไฟ

2

การทดสอบสั้น

แบตเตอรี่ที่ชาร์จเต็มจะต้องลัดวงจรโดยการเชื่อมต่อขั้วบวกและขั้วลบของแบตเตอรี่ที่มีโหลดความต้านทานไม่เกิน100mΩการทดสอบจะต้องดำเนินการที่อุณหภูมิห้อง 20 ~ 25 ℃

ไม่มีการระเบิดไม่มีไฟ

อุณหภูมิของพื้นผิวแบตเตอรี่ไม่เกิน 150 ℃

3

การทดสอบสั้น

แบตเตอรี่ที่ชาร์จเต็มจะต้องลัดวงจรโดยการเชื่อมต่อขั้วบวกและขั้วลบของแบตเตอรี่ที่มีโหลดความต้านทานไม่เกิน100mΩการทดสอบจะต้องดำเนินการที่อุณหภูมิห้องประมาณ 60-65 ℃

ไม่มีการระเบิดไม่มีไฟ

อุณหภูมิของพื้นผิวแบตเตอรี่ไม่เกิน 150 ℃

4

การทดสอบการบังคับใช้

เซลล์ที่ถูกปล่อยจะถูกชาร์จแบบย้อนกลับที่ 0.5C เป็นเวลา 150 นาที

ไม่มีการระเบิดไม่มีไฟ
