รายละเอียดสินค้า:
การชำระเงิน:
|
| Operating Temperature: | -10~60 degree | Float Voltage: | 27.6V |
|---|---|---|---|
| rated working current: | 30A | Charging Mode: | MPPT mode |
| rated working voltage: | 24V | Low Voltage Reconnection(LVR): | 21.4V |
| เน้น: | ควบคุมการประจุพลังงานแสงอาทิตย์พลังงานแสงอาทิตย์ควบคุมแผงควบคุมการประจุ |
||

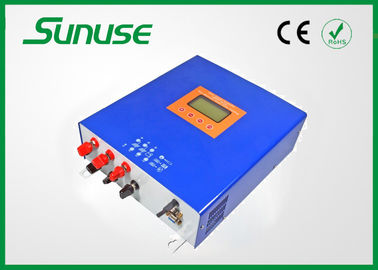

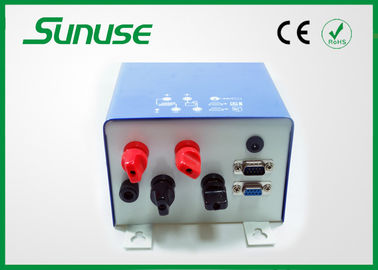

60A แผงพลังงานแสงอาทิตย์ควบคุมการเก็บประจุ MPPT สำหรับระบบไฟฟ้าพลังงานแสงอาทิตย์ที่มีจอแสดงผล LCD 24V 48V
รายละเอียดอย่างรวดเร็ว:
60A MPPT ควบคุมการประจุแผงเซลล์แสงอาทิตย์ที่มีจอแสดงผล LCD
ฉลาด, ฟังก์ชั่นการติดตามจุดพลังงานสูงสุด
มัลติฟังก์ชั่ป้องกัน
รายละเอียด:
MODEL | eMPPT6024Z | |
อินพุต | แรงดันไฟฟ้าขาของแผงเซลล์แสงอาทิตย์ | ≤70V |
Power Point สูงสุดติดตามระยะ | 12V ~ 70V (12V) 24V ~ 70V (24V) | |
เส้นทางขาเข้า | 1 ช่อง | |
เอาท์พุต | ระบบแรงดันไฟฟ้าที่กำหนด | 12V / 24V อัตโนมัติ |
ปัจจุบันการชาร์จไฟสูงสุด | 60A | |
การบริโภคด้วยตนเอง | ≤40mA | |
ขั้นตอนการชาร์จ | กลุ่มการดูดซึมลอย | |
ลอยชาร์จแรงดันไฟฟ้า | 13.8V (12.8V ~ 14.2V) × 1 / × 2 / × 4 | |
การดูดซึมแรงดันชาร์จ | 14.4V (13.6V ~ 15.2V) × 1 / × 2 / × 4 | |
อุณหภูมิ ค่าตอบแทน | -4mV / มือถือ / ° C | |
คนอื่น ๆ | ประสิทธิภาพสูงสุด | 97% |
HMI | จอแอลซีดีและปุ่ม | |
โหมดการระบายความร้อน | การควบคุมอุณหภูมิ ระบายความร้อน | |
การเชื่อมต่อทาง | ขั้ว M6 | |
ช่วงอุณหภูมิ | -10 ° C ~ 50 ° C | |
ความชื้น | 0 ~ 90%, ไม่มีการควบแน่น | |
ขนาด | 450mm * 335mm * 160mm | |
น้ำหนักผลิตภัณฑ์ | 5.6Kg | |
อุณหภูมิการเก็บรักษา | -30 ° C ~ 80 ° C | |
ฟังก์ชั่นเป็นตัวเลือก | ตรวจสอบระยะไกล (RS485 หรือ RS232, DB9 port) | |
แนะนำเทคโนโลยี MPPT:
MPPT หมายถึงการติดตามจุดไฟสูงสุด มันทำให้แผงเซลล์แสงอาทิตย์ทำงานที่จุดสูงสุด (ต่อจุด B) โดยการใช้เทคโนโลยีการแปลงพลังงาน eMPPT เป็นเครื่องควบคุมการประจุใหม่วิจัยและพัฒนาโดย บริษัท ของเราและจะใช้ MCU เพื่อติดตามจุดอำนาจสูงสุดของแผงเซลล์แสงอาทิตย์อย่างชาญฉลาดในการสร้างพลังงานมากขึ้นจากแผงเซลล์แสงอาทิตย์
ชาร์จควบคุมกระบวนการ:
แรงดันเริ่มต้นการชาร์จแบตเตอรี่จะแตกต่างกัน eMPPT จะใช้กลยุทธ์การชาร์จที่แตกต่างกันเพื่อจบการชาร์จ เมื่อเริ่มต้นการชาร์จแรงดันไฟฟ้าของแบตเตอรี่ต่ำกว่า 12.6V (สำหรับ 12V แบตเตอรี่) แบตเตอรี่จะไปถึงขั้นตอนที่สามเป็นกลุ่มดูดซึมและลอยชาร์จ เมื่อเริ่มต้นการชาร์จแรงดันไฟฟ้าของแบตเตอรี่สูงกว่า 12.6V (สำหรับ 12V แบตเตอรี่) แบตเตอรี่จะไปถึงขั้นตอนที่สองเป็นกลุ่มและลอยชาร์จ
เกี่ยวกับ MPPT ชาร์จ: ชาร์จกลุ่มการดูดซึมชาร์จชาร์จลอย
แรงดันไฟฟ้าของระบบ:
ระบบแรงดันไฟฟ้า | เพาเวอร์ช่วงแนะนำ |
12V | <800W |
24V | <2000W |
48V | <6000W |
การกำหนดค่าแผงพลังงานแสงอาทิตย์:
ควบคุมชุด eMPPT สามารถเชื่อมต่อกับแผงเซลล์แสงอาทิตย์แบบโมโนและแผงเซลล์แสงอาทิตย์ชนิดฟิล์มบาง เมื่อทำระบบให้แน่ใจว่าแรงดันไฟฟ้าวงจรเปิดของแผงเซลล์แสงอาทิตย์อาร์เรย์เป็นไม่สูงกว่าแรงดันไฟฟ้าสูงสุดที่อนุญาตโดยการควบคุม แผนภูมิหนึ่งคือการแนะนำรูปแบบของแผงเซลล์แสงอาทิตย์และแผงโมโนฟิล์มบางและพารามิเตอร์ของพวกเขา แผนภูมิ 2 เป็นวิธีการกำหนดค่าสำหรับ 12V, 24V และ 48V ระบบสำหรับแผงเซลล์แสงอาทิตย์
แบบ | ประเภท | Pmax | VOC | ISC | Vpmax | Ipmax |
STP140D-12 / ชา | monocrystalline | 140W | 22.4V | 8.33A | 17.6V | 7.95A |
MS140GG-02 | โมดูลแบบฟิล์มบาง | 140W | 29.0V | 7.12A | 23.0V | 6.52A |
STP190S-24 / + โฆษณา | monocrystalline | 190W | 45.2V | 5.65A | 36.6V | 5.2A |
NS-F130G5 | โมดูลแบบฟิล์มบาง | 130W | 60.4V | 3.41A | 46.1V | 2.82A |
พารามิเตอร์ดังกล่าวเป็นสภาพของ 25 ° C, AM1.5spectrum และ 1000W / m 2 ความเข้มแสง | ||||||
แบบ | สำหรับ 12V ระบบ | สำหรับ 24V ระบบ | สำหรับ 48V ระบบ |
STP140D-12 / ชา | ไม่มีข้อความในแบบคู่ขนาน | สองในซีรีส์, ไม่มีข้อความในแบบคู่ขนาน | สี่ในชุด ไม่มีข้อความในแบบคู่ขนาน |
MS140GG-02 | ไม่มีข้อความในแบบคู่ขนาน | สองในซีรีส์, ไม่มีข้อความในแบบคู่ขนาน | สี่ในชุด ไม่มีข้อความในแบบคู่ขนาน |
STP190S-24 / + โฆษณา | ไม่มีข้อความในแบบคู่ขนาน | ไม่มีข้อความในแบบคู่ขนาน | สองในซีรีส์, ไม่มีข้อความในแบบคู่ขนาน |
NS-F130G5 | ไม่มีข้อความในแบบคู่ขนาน | ไม่มีข้อความในแบบคู่ขนาน | สองในซีรีส์, ไม่มีข้อความในแบบคู่ขนาน |
"N" หมายถึงจำนวนปริมาณที่จำเป็นโดยในปัจจุบัน | |||
ฟังก์ชั่น:
เทคโนโลยีการติดตาม 1. สูงสุด Power Point
ควบคุมการใช้วงจรแปลงบั๊กและเทคโนโลยี MCU เพื่อติดตามจุดอำนาจสูงสุดที่จะใช้อำนาจออกสูงสุดของแผงเซลล์แสงอาทิตย์ในความเข้มการส่องสว่างที่แตกต่างกันและอุณหภูมิ อัลกอริทึม MPPT เพิ่มประสิทธิภาพของระบบ PV ของคุณและลดปริมาณของแผงเซลล์แสงอาทิตย์
2. หลายขั้นตอนการควบคุมค่าใช้จ่าย
แรงดันเริ่มต้นการชาร์จแบตเตอรี่จะแตกต่างกันควบคุมจะใช้กลยุทธ์การชาร์จที่แตกต่างกันเพื่อจบการชาร์จ เมื่อเริ่มต้นการชาร์จแรงดันไฟฟ้าของแบตเตอรี่ต่ำกว่า 12.4V (สำหรับ 12V แบตเตอรี่) แบตเตอรี่จะไปถึงขั้นตอนที่สามเป็นกลุ่ม, การดูดซึมและลอยชาร์จ เมื่อเริ่มต้นการชาร์จแรงดันไฟฟ้าของแบตเตอรี่สูงกว่า 12.4V (สำหรับ 12V แบตเตอรี่) แบตเตอรี่จะไปถึงขั้นตอนที่สองเป็นกลุ่มและลอยชาร์จ
3. แรงดันไฟฟ้าชาร์จปรับ
4. การชดเชยอุณหภูมิสำหรับการชาร์จแรงดันไฟฟ้า
พัดลมควบคุมอุณหภูมิ 5.
6. ในคืนที่จะนอนหลับ
7. แบตเตอรี่กลับรายการป้องกันการเชื่อมต่อ
8. แผงเซลล์แสงอาทิตย์ป้องกันการเชื่อมต่อที่ตรงกันข้าม
9. การป้องกันสำหรับแบตเตอรี่กลับรายการการปฏิบัติ
10. ภายในมากกว่าการป้องกันความร้อน
11. มากกว่าการป้องกันแรงดันไฟฟ้าสำหรับแผงเซลล์แสงอาทิตย์ป้อนข้อมูล
12. เพาเวอร์ จำกัด สำหรับการป้อนข้อมูลของแผงเซลล์แสงอาทิตย์
การใช้งาน:
คำเตือน:
ก่อนที่จะเชื่อมต่อกับแผงเซลล์แสงอาทิตย์โปรดเชื่อมต่อตัวควบคุมเพื่อแบตเตอรี่; ไม่ได้ใช้แหล่งจ่ายไฟแผงเซลล์แสงอาทิตย์
โหลดโดยตรง
หมายเหตุ:
อย่าใช้ตะเกียงเรียกเก็บเงินจากแผงเซลล์แสงอาทิตย์ (ตะเกียงอ่อนแอเกินไปที่จะคิดค่าบริการ)
แหล่งจ่ายไฟ DC เพื่อแทนที่แผงเซลล์แสงอาทิตย์จะก่อให้เกิดปัญหากับตัวควบคุม
เลือกสายที่เหมาะสมซึ่งมีขนาดเส้นผ่าศูนย์กลางไม่ควรจะมีขนาดเล็กเกินไปโปรดดูที่พารามิเตอร์
