| Product Name: | online ups system | Rate frequency: | 50 / 60 Hz auto-sense |
|---|---|---|---|
| Output PF: | 0.8(lag) | System efficiency (ECO mode): | 98%(@100%load) |
| System efficiency (inverter mode): | 92%(@100% load) ;90% @50%load; | Communication interface: | Standard RS232,optional: RS485 / MODBUS |
| แสงสูง: | สามอัพเฟสอัพระบบออนไลน์,online ups system |
||

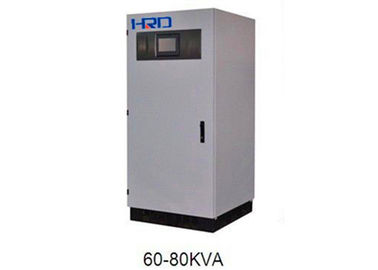

ความถี่ต่ำ 3 เฟสออนไลน์ UPS 10KVA - 400KVA ด้วย RS232
บทนำ: Powervalue (Ⅱ) มีการปรับรุ่น DSP ควบคุมออนไลน์ LF UPS ที่มีการแยกเอาท์พุทหม้อแปลง มันอาจจะเป็นโล่พลังงานความจุขนาดใหญ่ที่สมบูรณ์แบบของคุณสำหรับการโหลดที่สำคัญและอุตสาหกรรมของคุณ
คุณภาพสูง Power Supply
HRD PV (II) ชุดเป็น On-Line คู่แปลง (VFI) UPS ที่มีเอาท์พุทหม้อแปลงแยกหน่วยความจุจาก 10KVA เพื่อ 400KVA มันจะมีภูมิคุ้มกันรบกวนบนเส้นอุปทานพลังงานไฟฟ้าตามที่มีการป้อนข้อมูลพิเศษและฟิลเตอร์เอาท์พุท โลกเทคโนโลยี DSP ชั้นนำกับหน่วยประมวลผล DSP ความเร็วสูงจะถูกนำไปใช้เพื่อรับประกันความมั่นคงสูงของระบบและการให้แหล่งจ่ายไฟเอาท์พุทที่มั่นคงสำหรับทุกชนิดของภาระที่รุนแรง
applicaiton ที่สมบูรณ์แบบ: กลางและข้อมูลขนาดใหญ่กลาง, โทรคมนาคม, การเงิน, การจราจร, การป้องกัน, การแพทย์, การศึกษา, พลังงาน, การผลิต, อุตสาหกรรม ฯลฯ
ความน่าเชื่อถือสูงสุด
ขั้นสูง DPS เครื่องใช้เทคโนโลยีที่เพิ่มความน่าเชื่อถืออย่างมากเนื่องจากการลดลงของชิ้นส่วนอิเล็กทรอนิกส์ที่ช่วยลดโอกาสในการเกิดความเสียหาย การควบคุมแบบดิจิตอลที่ให้บริการโดยไมโครโปรเซสเซอร์ว่าใน PV (II) ชุดควบคุมพารามิเตอร์ภายในทั้งหมดซึ่งจะเป็นการเพิ่มความน่าเชื่อถือและประสิทธิภาพการทำงาน ในการเชื่อมต่อแบบขนานการควบคุมแบบดิจิตอลเพื่อให้แน่ใจความสมดุลของกระแสซึ่งโดยทั่วไปจะเปลี่ยนแปลงตลอดเวลาเนื่องจากปรากฏการณ์เช่นการสั่นสะเทือนและอุณหภูมิระหว่างหน่วย UPS และการแลกเปลี่ยนข้อมูลที่มีความจำเป็นสำหรับการปรับคู่มือไม่มี MTBF> 200,000h.PV (II) ได้รับการออกแบบเพื่อให้สามารถเชื่อมต่อในแบบคู่ขนานแม้หลังจากการติดตั้งของหน่วยแรก ความพร้อมใช้งานพลังงานจะเพิ่มขึ้นต้องขอบคุณการกำหนดค่าต่างๆที่มีอยู่เช่นการกำหนดค่าขนานฟังก์ชั่นแบบ Dual รถประจำทางและระบบไดนามิคแบบ Dual รถประจำทาง
HIGH SPEED DSP หน่วยประมวลผล: ดูแลให้การดำเนินงานมากขึ้นอย่างรวดเร็วและมีเสถียรภาพ
เอาท์พุท 100% ที่โหลด UNBALANCE
ยูพีเอสสามารถยอมรับ 3phase โหลดไม่สมดุล 100% เพื่อตอบสนองชนิดของการกำหนดค่าโหลด
ฟังก์ชั่น ECO: ภายใต้เงื่อนไขการใช้พลังงานที่ดียูพีเอสสามารถทำงานในโหมด ECO มีประสิทธิภาพถึง 98%, สีเขียวและประหยัดพลังงาน;
โหลด UPS อุตสาหกรรม
PV-บวกกับความสามารถในการโอเวอร์โหลดที่แข็งแกร่งแยกไฟฟ้าเอาท์พุทและต่ำบิดเบือนปัจจุบันฮาร์โมนิเป็นทางออกที่ดีสำหรับงานอุตสาหกรรม
ขอบคุณที่ปัจจุบันแบตเตอรี่สูง PV พลัสซีรี่ส์เหมาะที่จะทำงานกับธนาคารแบตเตอรี่ขนาดใหญ่เท่าที่จะสามารถรับประกันการชาร์จใหม่ได้ใน 10 ชั่วโมงตามคำแนะนำของผู้ผลิตแบตเตอรี่
การดำเนินงานความยืดหยุ่น: ทั้งหมดการจัดอันดับพลังงานของซีรีส์ (II) PV นอกจากนี้ยังสามารถนำมาใช้เป็นแปลงความถี่ 50-60 Hz และในทางกลับกัน
COLORFUL PANEL MULTIFUCTIONAL
7 นิ้วแผงมัลติฟังก์ชั่มีสีสันช่วยให้การทำงานง่ายและ humanized ของ UPS มันช่วยให้การเข้าถึงพารามิเตอร์ที่สำคัญที่สุด: สถานะและการเตือนภัยที่คำสั่งควบคุมนำเข้าส่งออก, การวัดแบตเตอรี่ (พลังงานกระแสไฟฟ้าความถี่และอุณหภูมิ) และการตั้งค่า พีวี (II) ชุดระบบการวินิจฉัยรวมถึง 128 การเตือนภัยหรือข้อความที่ช่วยให้ข้อมูลที่ชัดเจนและมีรายละเอียดของเหตุการณ์ใด ๆ
การจัดการแบตเตอรี่ขั้นสูง (ABM)
การจัดการแบตเตอรี่ที่ดีที่สุดรวมถึง:
ความปลอดภัยสูงสุดสำหรับบุคลากร
อุปกรณ์ป้องกันฟีดกลับมาป้องกันไม่ให้ฟีดกลับแรงดันไฟฟ้าใด ๆ ในคณะกรรมการการกระจายต้นน้ำจึงมั่นใจได้ในความปลอดภัยของการบำรุงรักษาบุคลากรที่
ด้านหน้าเต็มรูปแบบและการเชื่อมต่อสายเคเบิลสะดวก
การเข้าถึงเต็มหน้าผากเป็นพลังงานทั้งหมดและส่วนประกอบอิเล็กทรอนิกส์ซึ่งจะช่วยลดพื้นที่ที่จำเป็นและทำให้ลดค่าใช้จ่ายในการติดตั้ง
การกำหนดค่ากับด้านบนและด้านล่างเชื่อมต่อสายเคเบิล
สื่อสารอย่างสมบูรณ์แบบระหว่างมนุษย์และเครื่องจักร
ซอฟแวร์ UPS จอภาพจะแสดงข้อมูลที่สำคัญที่สุดเช่น input และ output แรงดันไฟฟ้าโหลดใช้เวลาคงเหลือสำรอง ฯลฯ ในรูปแบบของกราฟแท่ง ซอฟต์แวร์ที่สามารถให้ข้อมูลแม้ในกรณีของความล้มเหลวในการสนับสนุนของการวินิจฉัยความผิด ซอฟแวร์ยูพีเอสตรวจสอบสามารถนำมาใช้ในการเขียนโปรแกรมการปิดเครื่องอัตโนมัติระบบเปิดทั้งหมดในกรณีที่มีการออกสีดำเป็นเวลานาน PV พลัสยังสามารถทำงานกับตัวแทนเครือข่ายสำหรับการใช้งานบน LAN หรือ WAN เครือข่าย
ยูพีเอสมีอินเตอร์เฟซฮาร์ดแวร์ต่อไปนี้:
PARALLEL ขั้นสูง
ขนานสูงสุดถึง 8 หน่วยและแบ่งปันแบตเตอรี่ขนาน pack.10-80kva ร่วมกับบัตรขนานเท่านั้น 100KVA-400KVA การ์ดแบบคู่ขนานกับปฏิกิริยาทอผ้าและ UPS กำลังการผลิตที่แตกต่างกันยังสามารถขนาน
DYNAMIC ระบบบัส DUAL
ทั้งสองระบบอิสระตั้งอยู่ในการกำหนดค่ารถประจำทางแบบ Dual สามารถผสานเข้าด้วยกันได้ตลอดเวลาสำหรับการขยายตัวของระบบหรือการบำรุงรักษา นี้จะช่วยให้มีความยืดหยุ่นมากในการติดตั้งของคุณในกรณีของการบำรุงรักษาหรือเมื่อมีความจำเป็นต้องเปลี่ยนระดับความซ้ำซ้อนของทั้งสองระบบ
บันทึกเหตุการณ์ 1000 เหตุการณ์ในประวัติศาสตร์ที่สามารถบันทึกได้ซึ่งเป็นเรื่องง่ายสำหรับการติดตามสถานะการทำงานอัพและมีประโยชน์ในการบำรุงรักษา
ข้อกำหนดทางเทคนิค:
1) สเปค 10-120KVA:
แบบ | PV3310ii | PV3315ii | PV3320ii | PV3330ii | PV3340ii | PV3360ii | PV3380ii | PV33100ii | PV33120ii | ||||||||
ความจุ | 10KVA | 15KVA | 20KVA | 30KVA | 40KVA | 60KVA | 80KVA | 100KVA | 120KVA | ||||||||
ระบบ | |||||||||||||||||
PF เอาท์พุท | 0.8 (ล่าช้า) | ||||||||||||||||
ประสิทธิภาพของระบบ (โหมดอินเวอร์เตอร์) | 92% (@ โหลด 100%); 90% @ โหลด 50%; | ||||||||||||||||
ประสิทธิภาพของระบบ (โหมด ECO) | 98% (@ โหลด 100%) | ||||||||||||||||
ปัจจุบันการรั่วไหลสูงสุด | 100 (MA) | ||||||||||||||||
MTBF | 200,000hours ดังกล่าวข้างต้น | ||||||||||||||||
ติดต่อแห้ง | มาตรฐาน: 3 ประเภทสัญญาณ (BAT ต่ำโหมดแบตเตอรี่บายพาส / ความล้มเหลว.); ตัวเลือก: 14 ติดต่อแห้ง เอาท์พุท: 12Vdc 80mA | ||||||||||||||||
ติดต่อสื่อสาร | RS232 มาตรฐานตัวเลือก: RS485 / MODBUS | ||||||||||||||||
อุณหภูมิการใช้งาน | 0 ~ 40 ° C | ||||||||||||||||
ความชื้น | 95% (ที่ไม่ใช่ควบแน่น) | ||||||||||||||||
คูลลิ่ง | อากาศบังคับ (ความเร็วที่แตกต่างกันไปตามร้อยละโหลด) | ||||||||||||||||
แม็กซ์ ระดับความสูง | ภายในระยะ 1,000 เมตร (ทุก 100increase กำลังการผลิตลดลง -1%) 4000m สูงสุด | ||||||||||||||||
เสียงรบกวน (เดซิเบล) | 52 ~ 58 | ||||||||||||||||
คุ้มครองทรัพย์สินทางปัญญา (EN 60529) | IP20 | ||||||||||||||||
Input / วิธีการส่งออก | ด้านล่าง / หลัง | ||||||||||||||||
มาตรฐานความปลอดภัย | ความปลอดภัย: GB4943, EN 50091-1; EMI: GB7260.2, GB / T 17,626.2 ~ 5EMC, EN 50091-2 | ||||||||||||||||
กายภาพ | |||||||||||||||||
W * D * H (mm) | 600 * 600 * 1280 | 800 * 800 * 1480 | 800 * 800 * 1800 | ||||||||||||||
น้ำหนัก (กิโลกรัม) | 195 | 210 | 220 | 305 | 340 | 500 | 600 | 800 | 950 | ||||||||
AC เข้า | |||||||||||||||||
แรงดันไฟฟ้า | 380/400 / 415VAC สามเฟสสามสาย | ||||||||||||||||
ช่วงแรงดันไฟฟ้าอินพุต | ± 15% - 25% ±ปรับ) | ||||||||||||||||
อัตราความถี่ | 50/60 Hz อัตโนมัติความรู้สึก | ||||||||||||||||
ช่วงความถี่ | 50 / 60Hz +/- 5Hz | ||||||||||||||||
ฟังก์ชั่นการป้อนข้อมูลเริ่มต้นอ่อน | 0-100% 10-300s (ตัวอย่างไฟล์) | ||||||||||||||||
ปัจจัยอำนาจ | สามารถเข้าถึงได้ 0.99 (บวกกรองฮาร์โมนิ) | ||||||||||||||||
ป้อนข้อมูลส่วนประกอบฮาร์โมนิปัจจุบัน (THDi) | สามารถ <5% (บวกกรองฮาร์โมนิ) | ||||||||||||||||
แม็กซ์ ป้อนข้อมูลปัจจุบัน [A] | 18 | 27 | 36 | 54 | 72 | 108 | 144 | 180 | 216 | ||||||||
ลักษณะการส่งออกของเรียงกระแส | |||||||||||||||||
รักษาแรงดันไฟฟ้า (20 ° C) | type1 แบตเตอรี่และ 2: V = 435Vdc (2.266 x El.) | ||||||||||||||||
ประเภทแบตเตอรี่ 3: V = 424Vdc (2.21 x El.) | |||||||||||||||||
แบตเตอรี่ชนิด 0: ค่าแรงดันไฟฟ้าระหว่างประเภท 1 และ 2 ช่วงควบคุมแรงดันไฟฟ้า: 400 V = ~ 460Vdc | |||||||||||||||||
แรงดันไฟฟ้าชาร์จ (20 ° C) | type1 แบตเตอรี่และ 2 V (% ชาร์จ <95%) = 445Vdc (2.32 x El.) | ||||||||||||||||
ประเภทแบตเตอรี่ 3: V (ชาร์จ% <95%) = 460Vdc (2.4 x El.) | |||||||||||||||||
แบตเตอรี่ชนิด 0: ค่าแรงดันไฟฟ้าระหว่างประเภท 1 และ 2 ช่วงควบคุมแรงดันไฟฟ้า: 400 V = ~ 460Vdc | |||||||||||||||||
แรงดันไฟฟ้าชาร์จสูงสุด | 445V | ||||||||||||||||
เอาท์พุทชาร์จแม่นยำในการควบคุมแรงดันไฟฟ้า | 1% | ||||||||||||||||
องค์ประกอบที่แรงดันไฟฟ้ากระแสตรงระลอก | ≤1% | ||||||||||||||||
แบตเตอรี่ | |||||||||||||||||
จำนวนหน่วย (แรงดันจัดอันดับ) | 384VDC (360-384v, เลือกได้) | ||||||||||||||||
การชาร์จการตั้งค่าปัจจุบัน | 0.1C (ความจุแบตเตอรี่) | ||||||||||||||||
แรงดันไฟฟ้าแบตเตอรี่ปลายปล่อย | ประเภทแบตเตอรี่ 1,2 และ 3: ไม่มีโหลดปล่อยปัจจุบัน V = 346 นาที [V dc] | ||||||||||||||||
ประเภทแบตเตอรี่ 1,2 และ 3: ปัจจุบันการส่งออก = ความจุอาวีนาที = 316 [V dc] | |||||||||||||||||
ประเภทแบตเตอรี่ 1,2 และ 3: ปัจจุบันการส่งออก> ความจุอาวีนาที = 306 [V dc] | |||||||||||||||||
แบตเตอรี่ชนิด 0: โรงงานตั้งค่าเริ่มต้น, V = 320 นาที [V dc] ช่วงการควบคุม: V นาที = 300 ~ 360 [V dc] | |||||||||||||||||
เอาท์พุทอินเวอร์เตอร์ | |||||||||||||||||
ความจุสูงสุด [KVA] | 10 | 15 | 20 | 30 | 40 | 60 | 80 | 100 | 120 | ||||||||
จัดอันดับอำนาจ [KW] | 8 | 12 | 16 | 24 | 32 | 48 | 64 | 80 | 96 | ||||||||
แรงดันไฟฟ้า [V] | 380/400 / 415VAC สามเฟสสี่สาย | ||||||||||||||||
จัดอันดับในปัจจุบัน [A] | 12 | 18 | 24 | 36 | 48 | 72 | 96 | 120 | 144 | ||||||||
การตั้งค่าของแรงดันไฟฟ้าเฟส | 200 ~ 244 V (คณะกรรมการควบคุม) | ||||||||||||||||
ปัจจัยที่จุดสูงสุด | 3: 1 | ||||||||||||||||
รูปแบบของคลื่น | คลื่นไซน์ | ||||||||||||||||
แรงดันกะระยะ (องศา) 100% โหลดสมดุล | ± 1 ' | ||||||||||||||||
แรงดันกะระยะ (องศา) 100% โหลดไม่สมดุล | ± 2 ' | ||||||||||||||||
แรงดันไฟฟ้าเฟสแตกต่างโหลดสมดุล 100% | ± 1% | ||||||||||||||||
แรงดันไฟฟ้าเฟสที่แตกต่างกัน 100% โหลดไม่สมดุล | ± 3% | ||||||||||||||||
ฮาร์โมนิเนื้อหารวม (THD V) โหลดเชิงเส้น 100% | <2% | ||||||||||||||||
ฮาร์โมนิเนื้อหารวม (THD V) โหลด 100% ไม่ใช่เชิงเส้น | <5% | ||||||||||||||||
เสถียรภาพแรงดันมั่นคงของรัฐ | ± 1% | ||||||||||||||||
การตอบสนองต่อแรงดันไฟฟ้าชั่วคราว | ± 5% ภายใน 10ms | ||||||||||||||||
ความถี่ในการจัดอันดับ | เช่นเดียวกับการป้อนข้อมูล | ||||||||||||||||
ความเสถียรของความถี่ | เมื่อไม่ตรงกัน± 0.5%; ประสาน± 2% (สามารถตั้งค่าให้± 1 ~ 5% โดยการดำเนินการแผง) | ||||||||||||||||
เกินพิกัด | 600 '/ 10' / 1 (110/125/150% จัดอันดับในปัจจุบัน) | ||||||||||||||||
ไฟฟ้าลัดวงจร 0.1s | การป้อนข้อมูลที่มีเตียงคู่ | ||||||||||||||||
อินเวอร์เตอร์ที่มีประสิทธิภาพ (โหลด 100%) | 98% | ||||||||||||||||
ทางอ้อม | |||||||||||||||||
ความจุสูงสุด [KVA] | 10 | 15 | 20 | 30 | 40 | 60 | 80 | 100 | 120 | ||||||||
แรงดันไฟฟ้า [V] | 380/400 / 415VAC สามเฟสสี่สาย | ||||||||||||||||
ช่วงแรงดันไฟฟ้าอินพุต | ± 15% (สามารถปรับได้จากแผงควบคุม± 10%, ± 20%) | ||||||||||||||||
ความถี่ในการจัดอันดับ [Hz] | 50/60 | ||||||||||||||||
ช่วงความถี่ | ± 2% (สามารถปรับได้จากแผงควบคุม± 5%) | ||||||||||||||||
"ยืนโดย ON" (โหมด Eco สวิตช์บายพาสอินเวอร์เตอร์) เวลาการโอน | 2 ~ 5ms | ||||||||||||||||
เวลาการโอนอินเวอร์เตอร์ / บายพาส | <1 มิลลิวินาที | ||||||||||||||||
เกินพิกัด | 10 '/ 1/18 "(150/175/200% ประเมินปัจจุบัน) | ||||||||||||||||
การกำหนดค่ามาตรฐาน | กระแสฟีดข้ามแยกอิสระ | ||||||||||||||||
2) สินค้า 160-400KVA ตารางสเปพารามิเตอร์:
แบบ | PV33160 II | PV33200 II | PV33250 II | PV33300 II | PV33350 II | PV33400 II | ||||||||||||||||||
ความจุ | 160KVA | 200KVA | 250KVA | 300KVA | 350KVA | 400KVA | ||||||||||||||||||
6 ชีพจร | 12 การเต้นของชีพจร | 6 ชีพจร | 12 การเต้นของชีพจร | 6 ชีพจร | 12 การเต้นของชีพจร | 6 ชีพจร | 12 การเต้นของชีพจร | 6 ชีพจร | 12 การเต้นของชีพจร | 6 ชีพจร | 12 การเต้นของชีพจร | |||||||||||||
พารามิเตอร์ของระบบ | ||||||||||||||||||||||||
ปัจจัยอำนาจเอาท์พุท | 0.8 (ล่าช้า) | |||||||||||||||||||||||
ประสิทธิภาพโดยรวม (รุ่นปกติ) โหลด 100% | 94% | |||||||||||||||||||||||
โหลด 50% | 92% | |||||||||||||||||||||||
ประสิทธิภาพโดยรวม: (โหมด ECO) โหลด 100% | 98% | |||||||||||||||||||||||
รั่วไหลของกระแสสูงสุด (MA) | 100 | |||||||||||||||||||||||
สแตนด์บายแบบทางเศรษฐกิจ | ฟังก์ชั่นมาตรฐาน | |||||||||||||||||||||||
เวลาเฉลี่ยก่อนทำงานผิดพลาด (MTBF) | ดังกล่าวข้างต้น 200,000 ชั่วโมง | |||||||||||||||||||||||
สัญญาณติดต่อแห้ง | มาตรฐานสามสัญญาณควบคุม (แบตเตอรี่ต่ำจำหน่ายแบตเตอรี่บายพาส / รายละเอียด); ตัวเลือก 14 การควบคุมสัญญาณเอาท์พุท 12Vdc 80mA | |||||||||||||||||||||||
พอร์ตจอคอมพิวเตอร์ | มาตรฐาน S232, ODBUS ตัวเลือก | |||||||||||||||||||||||
อุณหภูมิการทำงาน | 0 ~ 40 ° C | |||||||||||||||||||||||
ความชื้นสัมพัทธ์สูงสุด | 95% (ไม่กลั่นตัว) | |||||||||||||||||||||||
คูลลิ่ง | การระบายอากาศที่ถูกบังคับ (Fan ความเร็วเปลี่ยนแปลงกับโหลด) | |||||||||||||||||||||||
ระดับความสูงสูงสุด | 1000m อำนาจจัดอันดับ (Rising 100m ต่ำกว่า 1%) 4000m สูงสุด | |||||||||||||||||||||||
เสียงรบกวนเดซิเบล | 54 ~ 62 | |||||||||||||||||||||||
ระดับการป้องกัน (EN 60529) | IP20 | |||||||||||||||||||||||
ทางเข้าและทางออกของทางสาย | ด้านล่าง / หลัง | |||||||||||||||||||||||
มาตรฐานความปลอดภัย | ความปลอดภัย: GB4943, EN 50091-1 เข้ากันได้ทางแม่เหล็กไฟฟ้า: GB7260.2, GB / T 17,626.2 ~ 5EMC, EN 50091-2 | |||||||||||||||||||||||
พารามิเตอร์ทางกายภาพ | ||||||||||||||||||||||||
กว้าง (mm) | 1100 | 1400 | 1100 | 1400 | 1400 | 1400 | 1400 | 1400 | 1600 | 1600 | 1600 | 1600 | ||||||||||||
ลึก * สูง (mm) | 800 * 1800 | 1000 * 2000 | 1100 * 2000 | |||||||||||||||||||||
น้ำหนัก (กิโลกรัม) | 1200 | 1550 | 1350 | 1750 | 1500 | 1950 | 1650 | 2150 | 1850 | 2400 | 2100 | 2700 | ||||||||||||
คุณสมบัติการป้อนข้อมูล rectifier | ||||||||||||||||||||||||
แรงดันไฟฟ้า | 380/400 / 415VAC สามเฟสสามสาย | |||||||||||||||||||||||
ช่วงแรงดันไฟฟ้า | ± 15% (± 25% ปรับ) | |||||||||||||||||||||||
ความถี่ในการจัดอันดับ | 50/60 เฮิร์ตซ์ระบุอัตโนมัติ | |||||||||||||||||||||||
ช่วงความถี่ | 45 ~ 65 | |||||||||||||||||||||||
เพาเวอร์อินพุต ฟังก์ชั่นเริ่มต้นช้า | ใช่ 0-100% สามารถกำหนดให้ 10-300 วินาที | |||||||||||||||||||||||
ปัจจัยเพาเวอร์อินพุตcosφ | สามารถเข้าถึงได้ 0.99 (บวกกรองฮาร์โมนิ) | |||||||||||||||||||||||
ป้อนข้อมูลส่วนประกอบฮาร์โมนิปัจจุบัน (THDi) | สามารถ <5% (บวกกรองฮาร์โมนิ) | |||||||||||||||||||||||
Max.input ปัจจุบัน [A] | 250 | 315 | 400 | 500 | 550 | 630 | ||||||||||||||||||
ลักษณะการส่งออกของเรียงกระแส | ||||||||||||||||||||||||
รักษาแรงดันไฟฟ้า (20 ° C) | type1 แบตเตอรี่และ 2: V = 435Vdc (2.266 x El.) | type1 แบตเตอรี่และที่ 2: V = 544Vdc (2.266 x El.) | ||||||||||||||||||||||
ประเภทแบตเตอรี่ 3: V = 424Vdc (2.21 x El.) | ประเภทแบตเตอรี่ 3: V = 530Vdc (2.21 x El.) | |||||||||||||||||||||||
แบตเตอรี่ชนิด 0: ค่าแรงดันไฟฟ้าระหว่างประเภทที่ 1 และ 2 ช่วงควบคุมแรงดันไฟฟ้า: 400 V = ~ 460Vdc | แบตเตอรี่ชนิด 0: ค่าแรงดันไฟฟ้าระหว่างประเภทที่ 1 และ 2 ช่วงควบคุมแรงดันไฟฟ้า: V = 500 ~ 575Vdc | |||||||||||||||||||||||
แรงดันไฟฟ้าชาร์จ (20 ° C) | type1 แบตเตอรี่และ 2 V (% ชาร์จ <95%) = 445Vdc (2.32 x El.) | type1 แบตเตอรี่และ 2 V (% ชาร์จ <95%) = 557Vdc (2.32 x El.) | ||||||||||||||||||||||
ประเภทแบตเตอรี่ 3: V (ชาร์จ% <95%) = 460Vdc (2.4 x El.) | ประเภทแบตเตอรี่ 3: V (% ชาร์จ <95%) = 576Vdc (2.4 x El.) | |||||||||||||||||||||||
แบตเตอรี่ชนิด 0: ค่าแรงดันไฟฟ้าระหว่างประเภทที่ 1 และ 2 ช่วงควบคุมแรงดันไฟฟ้า: 400 V = ~ 460Vdc | แบตเตอรี่ชนิด 0: ค่าแรงดันไฟฟ้าระหว่างประเภทที่ 1 และ 2 ช่วงควบคุมแรงดันไฟฟ้า: V = 500 ~ 575Vdc | |||||||||||||||||||||||
แรงดันไฟฟ้าชาร์จสูงสุด | 445V | 556V | ||||||||||||||||||||||
เอาท์พุทชาร์จแม่นยำในการควบคุมแรงดันไฟฟ้า | 1% | |||||||||||||||||||||||
องค์ประกอบที่แรงดันไฟฟ้ากระแสตรงระลอก | ≤1% | |||||||||||||||||||||||
แบตเตอรี่ | ||||||||||||||||||||||||
จำนวนหน่วย (แรงดันจัดอันดับ) | 192 หน่วย (384VDC) | 240 หน่วย (480VDC) | ||||||||||||||||||||||
การชาร์จการตั้งค่าปัจจุบัน | 0.1 C (ความจุของแบตเตอรี่) | |||||||||||||||||||||||
แรงดันไฟฟ้าแบตเตอรี่ปลายปล่อย | ประเภทแบตเตอรี่ 1,2 และ 3: ไม่มีโหลดปล่อยปัจจุบัน Vmin = 346 [V dc] | ประเภทแบตเตอรี่ 1,2 และ 3: ไม่มีโหลดปล่อยปัจจุบัน Vmin = 433 [V dc] | ||||||||||||||||||||||
type1,2 แบตเตอรี่และที่ 3: การส่งออกในปัจจุบัน = ความจุอา Vmin = 316 [V dc] | ประเภทแบตเตอรี่ 1,2 และ 3: ปัจจุบันการส่งออก = ความจุอา Vmin = 395 [V dc] | |||||||||||||||||||||||
ประเภทแบตเตอรี่ 1,2,3: ปัจจุบันการส่งออก> ความจุอา Vmin = 306 [V dc] | ประเภทแบตเตอรี่ 1,2 และ 3: ปัจจุบันการส่งออก> ความจุอา Vmin = 383 [V dc] | |||||||||||||||||||||||
แบตเตอรี่ชนิด 0: โรงงานตั้งค่าเริ่มต้น Vmin = 320 [Vdc] ช่วงควบคุม: Vmin = 300 ~ 360V [V dc] | แบตเตอรี่ชนิด 0: โรงงานตั้งค่าเริ่มต้น Vmin = 400 [V dc] ช่วงควบคุม: Vmin = 375 ~ 450V [V dc] | |||||||||||||||||||||||
เอาท์พุทอินเวอร์เตอร์ | ||||||||||||||||||||||||
ความจุสูงสุด [KVA] | 160 | 200 | 250 | 300 | 350 | 400 | ||||||||||||||||||
จัดอันดับอำนาจ [KW] | 128 | 160 | 200 | 240 | 280 | 320 | ||||||||||||||||||
แรงดันไฟฟ้า [V] | 380/400 / 415VAC สามเฟสสี่สาย | |||||||||||||||||||||||
จัดอันดับในปัจจุบัน [A] | 195 | 243 | 304 | 365 | 426 | 486 | ||||||||||||||||||
การตั้งค่าของแรงดันไฟฟ้าเฟส | 200 ~ 244 V (คณะกรรมการควบคุม) | |||||||||||||||||||||||
ปัจจัยที่จุดสูงสุด | 3: 1 | |||||||||||||||||||||||
รูปแบบของคลื่น | คลื่นไซน์ | |||||||||||||||||||||||
แรงดันกะระยะ (องศา) 100% โหลดสมดุล | ± 1 ' | |||||||||||||||||||||||
แรงดันกะระยะ (องศา) 100% โหลดไม่สมดุล | ± 2 ' | |||||||||||||||||||||||
แรงดันไฟฟ้าเฟสแตกต่างโหลดสมดุล 100% | ± 1% | |||||||||||||||||||||||
แรงดันไฟฟ้าเฟสที่แตกต่างกัน 100% โหลดไม่สมดุล | ± 3% | |||||||||||||||||||||||
ฮาร์โมนิเนื้อหารวม (THD V) โหลดเชิงเส้น 100% | <2% | |||||||||||||||||||||||
ฮาร์โมนิเนื้อหารวม (THD V) โหลด 100% ไม่ใช่เชิงเส้น | <5% | |||||||||||||||||||||||
เสถียรภาพแรงดันมั่นคงของรัฐ | ± 1% | |||||||||||||||||||||||
การตอบสนองต่อแรงดันไฟฟ้าชั่วคราว | ± 5% ภายใน 10ms | |||||||||||||||||||||||
ความถี่ในการจัดอันดับ | เช่นเดียวกับการป้อนข้อมูล | |||||||||||||||||||||||
ความเสถียรของความถี่ | เมื่อไม่ตรงกัน± 0.5%; ประสาน± 2% สามารถตั้งค่าให้± 1 ~ 5% โดยการดำเนินการแผง) | |||||||||||||||||||||||
เกินพิกัด | 600 '/ 10' / 1 (110/125/150% จัดอันดับในปัจจุบัน) | |||||||||||||||||||||||
ไฟฟ้าลัดวงจร 0.1s | การป้อนข้อมูลที่มีเตียงคู่ | |||||||||||||||||||||||
อินเวอร์เตอร์ที่มีประสิทธิภาพ (โหลด 100%) | 98% | |||||||||||||||||||||||
ทางอ้อม | ||||||||||||||||||||||||
ความจุสูงสุด [KVA] | 160 | 200 | 250 | 300 | 350 | 400 | ||||||||||||||||||
แรงดันไฟฟ้า [V] | 380/400 / 415VAC สามเฟสสี่สาย | |||||||||||||||||||||||
ช่วงแรงดันไฟฟ้าอินพุต | ± 15% (สามารถปรับได้จากแผงควบคุม± 10%, ± 20%) | |||||||||||||||||||||||
ความถี่ในการจัดอันดับ [Hz] | 50/60 | |||||||||||||||||||||||
ช่วงความถี่ | ± 2% (สามารถปรับได้จากแผงควบคุม± 5%) | |||||||||||||||||||||||
"ยืนโดย ON" (โหมดเศรษฐกิจสวิทช์บายพาสไปอินเวอร์เตอร์) เวลาแปลง | 2 ~ 5ms | |||||||||||||||||||||||
เวลาการโอนอินเวอร์เตอร์ / บายพาส | <1 มิลลิวินาที | |||||||||||||||||||||||
เกินพิกัด | 10 '/ 1/18 "(150/175/200% จัดอันดับในปัจจุบัน) | |||||||||||||||||||||||
การกำหนดค่ามาตรฐาน | กระแสฟีดข้ามแยกอิสระ | |||||||||||||||||||||||
หมายเหตุ: 120VAC Power Grid 10-200kva มีอยู่;
ผู้ติดต่อ: Mr. Song
โทร: 86-137367899
แฟกซ์: 86-755-7287468
เฟสเดียว / ไฟสามเฟส UPS แบบออนไลน์สำหรับระบบการสื่อสาร
อัจฉริยะ AC ถึง DC เครื่อง UPS เอทีเอ็ม UPS แบบบูรณาการออนไลน์ UPS เฟสเดียว
UPS แบบกำหนดเอง UPS / 3 เฟส UPS แบบกำหนดเองสำหรับความถี่ต่ำสำหรับเครือข่ายหรือทางหลวง
ประเทศจีนผู้ผลิตพลังงานแสงอาทิตย์ไฟถนน LED
ไฟถนนพลังงานแสงอาทิตย์ 50 วัตต์ | ซีรีส์แบบบูรณาการ
65 IP 3000K 4000K พลังงานแสงอาทิตย์ไฟถนนไฟไฟฟ้าโซลาร์เซลล์พลังงานแสงอาทิตย์ไฟสว่างจ้า
พลังงานสูงความถี่ต่ำออนไลน์ UPS IP20 DSP ควบคุมสำหรับอุตสาหกรรม
