รายละเอียดสินค้า:
การชำระเงิน:
|
| แสงสูง: | อลูมิเนียมหุ้ม PCB อลูมิเนียมได้รับการสนับสนุน PCB,aluminium backed pcb |
||
|---|---|---|---|

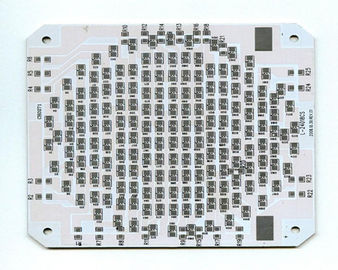

ดับเบิล PCB อลูมิเนียมด้านสำหรับการส่องสว่างของไฟ LED, อลูมิเนียมคอร์ PCB
รายละเอียดโดยย่อ
ประเภทแผ่นวงจรพิมพ์: | อลูมิเนียม PCB |
ชั้น: | ด้านเดียว |
นาที .Line ความกว้าง / พื้นที่: | 3mil / 3mil |
นาที. ผ่านเส้นผ่าศูนย์กลาง: | 0.3mm |
เสร็จสิ้นความหนา: | 2.0mm |
เสร็จสิ้นพื้นผิว: | HASL |
ขนาด: | 120 * 120MM |
วัสดุ: | ฐานอลูมิเนียม |
สี: | ขาว |
การประยุกต์ใช้: | LED |
ลักษณะ
เซินเจิ้น Hengda เชี่ยวชาญในอลูมิเนียมแผงวงจรพิมพ์ (เรียกว่าฐานโลหะ PCB) มานานกว่า 10 ปี แม้ว่าสร้างสรรค์จินตนาการสำหรับการใช้งานในอุตสาหกรรมพลังงานอุปทานพื้นผิวเหล่านี้กำลังใช้กันอย่างแพร่หลายมากที่สุดในความสว่างสูง LED ผลิตภัณฑ์ มีชื่อเรียกหลายชื่อสำหรับผลิตภัณฑ์เหล่านี้ อลูมิเนียมหุ้มฐานอลูมิเนียมโลหะหลัก (MCPCB) ฉนวนโลหะพื้นผิว (IMS หรือ IMPCB) ความร้อนซีบีเอสเป็นสื่อกระแสไฟฟ้า ฯลฯ ... แต่พวกเขาทั้งหมดหมายถึงสิ่งเดียวกัน ชั้นบาง ๆ ของความร้อนเป็นสื่อกระแสไฟฟ้า แต่ไฟฟ้าอิเล็กทริกฉนวนเคลือบระหว่างโลหะพื้นฐานและฟอยล์ทองแดง ฟอยล์ทองแดงจะถูกฝังลงในรูปแบบวงจรที่ต้องการและโลหะพื้นฐานดึงความร้อนออกไปจากวงจรนี้ผ่านทางอิเล็กทริกบาง
ใช้ PCB โลหะหลักในผลิตภัณฑ์และการประยุกต์ใช้ LED เหล่านี้จะช่วยลดความร้อนที่ปล่อยออกมา
โปรแกรมอื่น ๆ ที่เหมาะสำหรับการรวม MCPCB มีแผงโซลาร์เซลล์และการประยุกต์ใช้การควบคุมการเคลื่อนไหว นอกจากนี้เรายังสามารถรวมแกนโลหะที่มีเทคโนโลยี HDI PCB ของเรา
แกนโลหะวัสดุ PCB และความหนา
แกนโลหะของ PCB ความร้อนสามารถเป็นอลูมิเนียม (อลูมิเนียม PCB หลัก), ทองแดง (copper PCB หลักหรือ PCB ทองแดงหนัก) หรือส่วนผสมของโลหะผสมพิเศษ ที่พบมากที่สุดเป็นหลัก PCB อลูมิเนียม
ความหนาของแกนโลหะ PCB ฐานแผ่นเป็นปกติ 30 ล้านบาท - 125 ล้านบาท แต่แผ่นหนาและทินเนอร์ที่มีความหนาทองแดงฟอยล์ possible.MCPCB สามารถเป็น 1 - 10 ออนซ์
ข้อดีของการ MCPCB
MCPCBs จะเป็นประโยชน์ที่จะใช้ความสามารถของพวกเขาเพื่อบูรณาการชั้นลิเมอร์อิเล็กทริกที่มีค่าการนำความร้อนสูงสำหรับความต้านทานความร้อนต่ำ
ซีบีเอสคอร์โลหะการถ่ายโอนความร้อน 8-9 ครั้งเร็วกว่า PCBs FR4 ลามิเนต MCPCB กระจายความร้อนทำให้เกิดความร้อนเย็นส่วนประกอบซึ่งผลในการเพิ่มประสิทธิภาพการทำงานและการใช้ชีวิต
ผลิตภัณฑ์อลูมิเนียมตาม PCB
การใช้งานที่สร้างเป็นจำนวนมากของความร้อนมักจะไม่สามารถระบายความร้อนด้วยการใช้อย่างเพียงพอแฟนแบบดั้งเดิมเพียง ระบายความร้อนเป็นสื่อกระแสไฟฟ้าผ่านซีบีเอสโลหะหลักเป็นตัวเลือกที่เหมาะสำหรับการผลิต
MCPCBs จะพบกันอย่างแพร่หลายในการใช้เทคโนโลยี LED เช่นที่พวกเขาลดจำนวนไฟ LED ที่จำเป็นในการผลิตไฟส่องสว่างที่เฉพาะเจาะจง ไดโอดเปล่งแสงออกจำนวนมากของความร้อนในการใช้งานเช่น
ความสามารถด้านเทคนิค
จำนวนชั้น | 1, 2, 4 หรือ 6 ถึง 36 ชั้น |
ปริมาณการสั่งซื้อ | 1 ถึง 500,000 |
รูปคณะกรรมการ | สี่เหลี่ยมรอบสล็อตพิลึกซับซ้อนผิดปกติ |
ประเภทของคณะกรรมการ | พ์ขนาดใหญ่, มีความยืดหยุ่นแข็งที่มีความยืดหยุ่น |
วัสดุที่คณะกรรมการ | อีพ็อกซี่แก้ว FR4, FR4 สูง Tg, มาตรฐาน RoHS; อลูมิเนียม, โรเจอร์ส ฯลฯ |
คณะกรรมการตัด | เฉือน V-คะแนนแท็บเส้นทาง |
ความหนาของคณะกรรมการ | Flex 0.2 ~ 6.0 มม 0.01 ~ 0.25 " |
น้ำหนักทองแดง | 1.0, 1.5, 2.0 ออนซ์ |
หน้ากากประสาน | สองด้าน LPI สีเขียวนอกจากนี้ยังสนับสนุนสีแดง, สีขาว, สีเหลือง, สีฟ้า, สีดำ |
หน้าจอไหม | สองด้านหรือด้านเดียวในสีขาว, สีเหลือง, สีดำหรือเชิงลบ |
หน้าจอผ้าไหมนาทีความกว้างของเส้น | 0.006 "หรือ 0.15 มม |
ขนาดบอร์ดแม็กซ์ | 45 x 45 "หรือ 114 x 114 ซม. |
นาทีร่องรอย / ช่องว่าง | 0.004 "0.1mm หรือ 4 mils |
เส้นผ่าศูนย์กลางเจาะรูมิน | 0.006 "0.15mm หรือ 6 mils |
พื้นผิว | HASL, นิกเกิ้ล, อิมทอง, อิมดีบุก, อิมเงิน, OSP ฯลฯ |
ความอดทนความหนาของคณะกรรมการ | ± 10% |
ความอดทนน้ำหนักทองแดง | ± 0.25 ออนซ์ |
ความกว้างของช่องน้อยที่สุด | 0.12 "3.0 มิลลิเมตรหรือ 120 mils |
ความลึก V-คะแนน | 20-25% ของความหนาของคณะกรรมการ |
ชุบผ่านหลุม | ใช่ |
หลุมอ่างล้างจาน | ใช่ |
รูปแบบไฟล์ที่ได้รับการออกแบบ | Gerber RS-274X, 274D, อีเกิลและของ AutoCAD DXF, DWG |
แผนภูมิการผลิต PCB ไหล
ขั้นตอนการทดสอบ
เราดำเนินการขั้นตอนการประกันคุณภาพหลายก่อนที่จะส่งออกบอร์ด PCB ใด ๆ เหล่านี้รวมถึง:
เวลาเปิดนำไปอย่างรวดเร็ว
สำหรับการผลิต PCB HDI เราสามารถ provid 7 to10 วันหันไปรอบ ๆ ครั้ง สำหรับซีบีเอสหลายครั้ง fastestturnaround ขึ้นอยู่กับจำนวนชั้นและปริมาณ
บริการการรับประกัน
เราแน่ใจที่จะให้บริการลูกค้าแต่ละรายอย่างมืออาชีพตามความเป็นจริงและเป็นมิตรที่ดีที่สุดของความสามารถของเรา เรายินดีที่จะทำงานอีกครั้งโครงการของคุณถ้าโครงการของคุณไม่น่าพอใจ 100%
ได้รับการพูดอย่างรวดเร็วในขณะนี้
โดยการส่งในการเรียกเก็บเงินของวัสดุไฟล์ Gerber รวมทั้งการวาดภาพการชุมนุมและเราจะมีใบเสนอราคากลับมาให้คุณภายในไม่กี่ชั่วโมง ด้วย Hengda เซินเจิ้นไม่เคยมีค่าใช้จ่ายที่ซ่อนอยู่และราคาของเรามีการแข่งขันสูงมากและเหมาะสม
