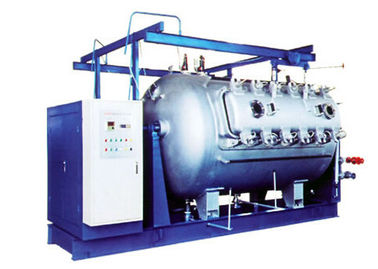

AC ความถี่แปลงยักษ์ย้อมผ้าย้อม Jigger Machine1000kg - 3200kg

• บทนำ

ประเภท GR1000 Jigger มีรูปแบบที่แตกต่างกัน (2000, 2200, 2800, 3000, 3200) สำหรับผู้ใช้ที่จะเลือก

เครื่องนี้ถูกนำมาใช้สำหรับหน้าหลังจบและการอบแห้งผ้าฝ้าย, ป่าน, ผ้าเคมีภายใต้อุณหภูมิสูงและความดันสูง ใช้กันอย่างแพร่หลายสำหรับการพิมพ์และย้อมสีอุตสาหกรรมจำนวนเงินขนาดเล็กหลายชนิดรวมของ desizing ต้มฟอกและขั้นตอนการย้อม การออกแบบที่ทันสมัยโครงสร้างที่เหมาะสมใช้กันอย่างแพร่หลายในการดำเนินงานด้านความปลอดภัย, การบำรุงรักษาได้อย่างง่ายดาย

เครื่องนี้จะ composited กล่องขับเคลื่อนรถถังย้อมตู้ควบคุมไฟฟ้า, ท่อและกรอบการส่งออก (ชิ้นส่วนอุปกรณ์เสริม)

• พารามิเตอร์ทางเทคนิค

ขนาดเครื่อง (L คือความกว้างของลูกกลิ้งผิวหน้า): 5100mm

แม็กซ์ขนาดเส้นผ่าศูนย์กลางผ้าทำงาน: 1200mm

แม็กซ์กว้างผ้าทำงาน: L = 2400mm

อุณหภูมิในการทำงาน: 140 ℃

เส้นผ่าศูนย์กลางกระบอกสูบหลัก: Φ300mm

อัตราส่วนเหล้า: 1: 3

ปริมาณเซลล์ร่างกาย: 300L-600L

น้ำหนักเครื่อง: ประมาณ 8T

มอเตอร์ไฟฟ้า: ขึ้นอยู่กับความกว้างของผ้า

ผ้าความเร็วในการทำงาน: 10--120M / นาที

ความตึงเครียดผ้าจัด: 10-70kg / M

• คุณลักษณะทางเทคนิค

1. เครื่องรวม adopts การออกแบบด้วยคอมพิวเตอร์ CAD เพิ่ม; CAM เพิ่ม amylases ผลิตความแม่นยำสูง
2. เครื่องรวม adopts AC ความถี่แปลง (เซอร์โว) ขับรถไปควบคุมความตึงเครียดผ้าและความเร็ว ระบบการควบคุมทั้งหมดจะมีช่วงการปรับใหญ่ดำเนินงานที่เชื่อถืออัตราความล้มเหลวต่ำความยากลำบากในการบำรุงรักษาต่ำ
3. สายความเร็วคงตึงเครียดควบคุมออนไลน์อย่างต่อเนื่องส่วนใหญ่ขจัดความผิดปกติในระหว่างการโยนสีย้อมกระบวนการ การควบคุมอุณหภูมิที่ถูกต้องแบบที่แตกต่างกันคำขอพารามิเตอร์เทคโนโลยี
4. การควบคุมอุณหภูมิที่แม่นยำแบบที่แตกต่างกันคำขอพารามิเตอร์เทคโนโลยีร้อนค่าใช้จ่ายและอุปกรณ์ที่อบอุ่นเพื่อให้แน่ใจว่าการรักษาอัตราร้อนและปรับปรุงประสิทธิภาพการผลิต
5. ในระบบเครื่องไฟฟ้าควบคุมการออกแบบด้วยการย้อนกลับอัตโนมัตินับทางยาวนับเนื้อเรื่องเต็มหยุดอัตโนมัติหรือเปลี่ยนเป็นฟังก์ชั่นการจัดการแบบอัตโนมัติ
6. เครื่องทั้งการติดตั้งโคมไฟ Floodlight ค่าใช้จ่ายสำหรับการดำเนินงานที่สะดวกสบายและการบำรุงรักษา

กระป๋องนี้ระบบการเรียกเก็บเงินอัตโนมัติตามการร้องขอของเทคโนโลยีเพื่อลดหน้าผ้าและ chromatist กลับมาและเพิ่มผลผลิต

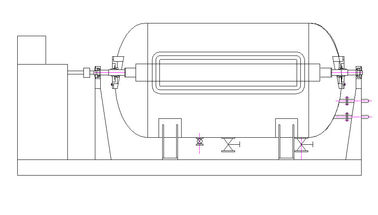

• โครงสร้างหลัก

1. กลไกการส่งผ่าน

ไดรฟ์เครื่องทั้งสองมอเตอร์ AC ผ่านไดรฟ์ลูกรอกเกียร์กล่องลดและลูกกลิ้งผ้ามีความยืดหยุ่นในการเชื่อมต่อโดยการมีเพศสัมพันธ์ชนิดนี้โครงสร้างแยกเป็นเรื่องง่ายที่จะดำเนินการรื้อและติดตั้ง

2. ภาษีมูลค่าเพิ่มย้อม

ย้อมภาษีมูลค่าเพิ่มที่ทำจากสแตนเลส 1Cr18Ni9Ti ภาษีมูลค่าเพิ่มย้อม adopts ลูกกลิ้งคู่ล่างเพื่อผลักดันการขยายเวลาของผ้าในสุราสีย้อมเพิ่มประสิทธิภาพการใช้ผ้าย้อมสี; ศูนย์ติดตั้งเซลล์ร่างกายลูกกลิ้งวัดความเร็วที่สามารถวัดความเร็วนับระยะเวลาตรวจสอบความตึงเครียดผ้า; ด้านล่างเซลล์ร่างกายมีการติดตั้งอุปกรณ์การไหลเวียนของสีย้อมสุราจะทำให้อุณหภูมิภายในและสุรากวนสมดุลและเอาผ้า chromatist ขวาง

3. กรอบการขยายตัวกว้าง

เพื่อป้องกันไม่ให้ริ้วรอยระหว่างขั้นตอนการย้อมสี, ติดตั้งประเภทฤดูใบไม้ผลิกรอบการขยายความกว้างภายในเซลล์ร่างกายกรอบการขยายความกว้างทำจากสแตนเลส, composited แขนแกว่งลูกกลิ้งขยายตัวกว้างผ้าคู่มือลูกกลิ้งฤดูใบไม้ผลิความตึงเครียด ฯลฯ

ฤดูใบไม้ผลิความตึงเครียดที่ทำจาก 4Cr13 มีลักษณะเชิงกลที่ดีและทนต่อการกัดกร่อน

4. น้ำระบบท่อไอน้ำ

ส่วนการไหลเข้าเป็น composited ของช่องเติมน้ำ, สเปรย์น้ำเข้าและผสมพันธุ์วาล์ว, ผู้ใช้สามารถควบคุมตามความต้องการที่เกิดขึ้นจริง

ท่อรวมไอน้ำเครื่อง composited ส่วนใหญ่ของร่างกายเซลล์ขดลวดฉนวนกันความร้อน, ร่างกายของเซลล์ท่อความร้อนโดยตรงและวาล์วผสมพันธุ์; ท่อเซลล์ร่างกายร้อนโดยตรงจะถูกควบคุมโดยอัตโนมัติโดยนิวเมติกวาล์วฟิล์มบาง

5. กลไกขับ (ส่วนหนึ่งซื้อเลือก)

การส่งออกเครื่องรวมมีสองประเภทเอาท์พุทแขนข้ามและกรอบการขับเคลื่อนการส่งออกของผู้ใช้เลือกประเภทใด ๆ

เอาท์พุทแขนกางเขนติดตั้งอยู่ในเครื่องทั้งหมด composited แขนข้ามมอเตอร์กระบอกลูกกลิ้งยางมอเตอร์เอาท์พุทคิดว่ากลไกล้อหนอนหน่วงในการผลักดันลูกกลิ้งยางแล้วลูกกลิ้งยางค้างกรอบลูกกลิ้งเอาท์พุทแรงเสียดทานกลิ้ง

"A" ส่งออกกรอบ composited ของกรอบไดรฟ์มอเตอร์ลดกล่องข้ามสากลร่วมกรอบ ฯลฯ
