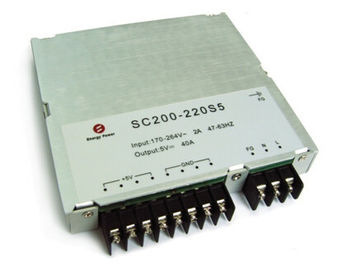

AC-DC พาวเวอร์ซัพพลาย 200W เอาท์พุท 5V SC200-220S5
คุณสมบัติที่สำคัญ
ช่วงเข้า AC: 170 ~ 264Vac
เอาท์พุทเดี่ยว: 5V / 40A
ที่มีประสิทธิภาพสูง: 89%
การควบคุมสาย: ≤± 1%
การควบคุมการประจุ: ≤± 1%
ระลอกคลื่นต่ำและเสียงรบกวน: ≤200mV
การป้องกันไฟฟ้าลัดวงจร
การส่งออกมากกว่าการป้องกันปัจจุบัน
การป้องกันการส่งออกระยะสั้น
มากกว่าการป้องกันอุณหภูมิ
เย็นธรรมชาติ
ผ่าน RoHS
UL94V-0 คะแนนเปลวไฟปัญญาอ่อน
รายละเอียดสินค้า
นี้ใช้งานแปลง AC-DC สูงพลังการประมวลผลการควบคุมและการบรรจุภัณฑ์เทคโนโลยีเพื่อให้ประสิทธิภาพและความยืดหยุ่นของความน่าเชื่อถือและค่าใช้จ่ายที่มีประสิทธิภาพขององค์ประกอบอำนาจผู้ใหญ่ สลับความถี่สูงให้ความหนาแน่นพลังงานสูงที่มีสัญญาณรบกวนต่ำและมีประสิทธิภาพสูง
ลักษณะการป้อนข้อมูล
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ | |
แรงดันไฟฟ้าอินพุตจัดอันดับ | 220 | Vac | ||||
ช่วงแรงดันไฟฟ้า AC | 170 | 264 | Vac | |||
จัดอันดับความถี่ AC เข้า | 50/60 | เฮิร์ตซ์ | ||||
ช่วงความถี่ AC เข้า | 47 | 63 | เฮิร์ตซ์ | |||
แม็กซ์ ป้อนข้อมูลปัจจุบัน | 2 |
| นาที. แรงดันไฟฟ้าอินพุต, โหลดเต็ม | |||
อย่างมีประสิทธิภาพ | AC เข้า | 86 | 89 | % | แรงดันไฟฟ้าอินพุตจัดอันดับจัดอันดับโหลดรูปที่ 1 | |
ลักษณะเอาท์พุท
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ | ||
ช่วงแรงดันเอาท์พุท | 5V | 4.95 | 5 | 5.05 | Vdc | ||
ช่วงปัจจุบันเอาท์พุท | 5V | 0 | 40 |
| |||
การควบคุมสาย | ± 1 | % | |||||
การควบคุมการประจุ | ± 1 | % | |||||
การควบคุมอุณหภูมิ | ± 0.03 | % / ° C | ช่วงอุณหภูมิในการทำงาน | ||||
ปิดค้างไว้เวลา | 10 | นางสาว | 220Vac, โหลดเต็มจาก Vin ปิดการ Vout ลดลงถึง 90% รูปที่ 4 | ||||
ระลอกและเสียง | 5V | 200 | mV | การป้อนข้อมูลการจัดอันดับโหลดเต็ม 20 MHz แบนด์วิดธ์รูปที่ 5 | |||
ตอบสนองแบบไดนามิก | การเบี่ยงเบน | 200 | mV | 50% ถึง 75% ถึง 50% Iout max, 0.1A / u | |||
200 | mV | 50% ถึง 75% ถึง 50% Iout max, 2.5A / US | |||||
แหกแรงดันขาออก | ± 5 | % | |||||
การประจุกระแสไฟขาออก | 20000 | μF | |||||
ลักษณะการป้องกัน
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ | |
การส่งออกมากกว่าการป้องกันโหลด | 48 | 50 |
| อาการสะอึก | ||
สั้น - วงจรป้องกัน | 10 | mΩ | อาการสะอึก | |||
การป้องกันมากกว่าอุณหภูมิ | ปิดตัวลง | 105 | ℃ | การกู้คืนอัตโนมัติ | ||
หมายเหตุ:
1. + 5V จะเข้าสู่อาการสะอึกการกู้คืนอัตโนมัติ
ลักษณะทั่วไป
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
MTBF | 100 | KHrs | TR-NWT-000332,80 โหลด% 300LFM, 25 ℃ | ||
น้ำหนัก | 500 | ก. |
คุณลักษณะด้านสิ่งแวดล้อม
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
อุณหภูมิในการทำงาน | -20 | +55 | ℃ | ||
อุณหภูมิการเก็บรักษา | -40 | +85 | ℃ | ||
การจัดเก็บความชื้น | 10 | 90 | % |
ลักษณะความปลอดภัย
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ | |
แยกแรงดันไฟฟ้า | ป้อนข้อมูลเพื่อการส่งออก | 1500 | Vdc | 5mA / 1min, ไม่มี arcing และรายละเอียด | ||
การป้อนข้อมูลลงไปที่พื้น | 1000 | Vac | ||||
ส่งออกไปยังพื้นดิน | 500 | Vdc | 5mA / 1min, ไม่มี arcing และรายละเอียด | |||
ต้านทานการแยก | ป้อนข้อมูลเพื่อการส่งออก | 10 | MΩ | 500Vdc / 1min, ความดันบรรยากาศปกติ 90% ความชื้น | ||
ลักษณะ
ชิ้น | มาตรฐาน | เงื่อนไข | หมายเหตุ |
สอดคล้องกัน | EN61000-3-2 | ต้องการโคมไฟชนิด C | เกณฑ์ B |
ความผันผวนของแรงดันไฟฟ้าและการสั่นไหว | EN61000-3-3 | Class A อุปกรณ์ความต้องการ | เกณฑ์ B |
พรั่งพรู | EN61000-4-5 | โหมดค่า± 2KV โหมดทั่วไป± 4KV | เกณฑ์ B |
จุ่ม | EN61000-4-11 EN55024 | แรงดันไฟฟ้าจุ่ม 0% UT, 10ms | เกณฑ์ B, การทดสอบที่ระยะ 0, 90, 180 และ 270 |
แรงดันไฟฟ้าจุ่ม 40% UT, 20ms | |||
แรงดันไฟฟ้าจุ่มถึง 70% UT, 50ms |
หมายเหตุ:
เกณฑ์: ผลการดำเนินงานปกติในระหว่างและหลังการทดสอบ
เกณฑ์ B: การป้องกันแรงดันต่ำหรือรีเซ็ตไม่ได้รับอนุญาต ชั่วคราวผันผวนแรงดัน output สิ้นสุดลงหลังจากการรบกวนสิ้นสุดลงและจากการที่ EUT กู้คืนประสิทธิภาพการทำงานปกติโดยอัตโนมัติ ในระหว่างการทดสอบระบบความผันผวนแรงดันขาออกหรือรีเซ็ตไม่ได้รับอนุญาตเกินไป
เกณฑ์ C: การสูญเสียชั่วคราวของการส่งออกที่ได้รับอนุญาต แต่ฮาร์ดแวร์ไม่สามารถได้รับความเสียหาย EUT กู้คืนประสิทธิภาพการทำงานปกติโดยอัตโนมัติหรือดำเนินการแทรกแซง
เกณฑ์ R: การสูญเสียของการส่งออกซึ่งเป็นไม่สามารถกู้คืนได้รับอนุญาต องค์ประกอบหลักในการป้องกัน (ฟิวส์) ได้รับความเสียหาย EUT กู้คืนประสิทธิภาพการทำงานตามปกติหลังจากที่เปลี่ยนชิ้นส่วนที่เสียหาย
วุฒิการศึกษาสิ่งแวดล้อม
พารามิเตอร์ | หมายเหตุ |
การสั่นสะเทือน | ช่วงความถี่: 5-20Hz + 3dB / OTC; 20-80Hz, 0.04g2 / เฮิร์ตซ์; 80-500Hz, -3dB / OT C; XYZ แกน 30min / แกน |
กระแทก | ครึ่งคลื่นไซน์, 300m / s2,11ms, ± X, Y ±, ± Z, 6tims / ทิศทาง |
เย็น (ในการดำเนินงาน) | IEC60068-2-1 โฆษณา |
ความร้อนชื้น | IEC60068-2-67 ภาวะ |
วัฏจักรอุณหภูมิ | -20 ° C ถึง 85 ° C, ทางลาด 15 องศาเซลเซียส / นาที. 500 รอบ |
เพาเวอร์ / ความร้อน | Vin = 170Vac นาที to264Vac max, โหลดเต็ม 100 รอบ |
ขอบเขตการออกแบบ | Tmin-10 ° C ถึง Tmax + 10 ° C, 5 ขั้นตอน° C, Vin = นาทีสูงสุดโหลด 0-105% |
ทดสอบชีวิต | 95% จัดอันดับ Vin และโหลดหน่วยที่จุด derating, 50000 ชั่วโมง |
ความสามารถในการบัดกรี | IEC60068-2-20 |
ปฏิบัติตามมาตรฐาน
มาตรฐาน | หมายเหตุ |
UL60950-1 | |
EN60950-1 | |
EN60601-1 | |
SCA 22.2NO.601.1 | |
UL2601 | |
CSA22.2NO.60950-1 |
ข้อมูลทางกายภาพ
วิศวกรรมโครงร่าง
ความยาว×กว้าง× heigth135 × 125 × 21 (มม) 5.315 × 4.921 × 0.826 (นิ้ว)
การกำหนดตัวเชื่อมต่อ
Pin # | ชื่อ | หมายเหตุ |
1 | ยังไม่มีข้อความ | AC เข้า |
2 | L | AC เข้า |
3 | FG | พื้น AC เข้า |
4 | GND | พื้นดินเอาท์พุท |
5 | GND | |
6 | GND | |
7 | GND | |
8 | + 5V | |
9 | + 5V | |
10 | + 5V | |
11 | + 5V |
คลื่นทั่วไปและเส้นโค้ง
รูปที่ 1 ประสิทธิภาพผลผลิต VS ปัจจุบัน 400LFM, 25 ° C
รูปที่ 2: กระเพื่อมแรงดันไฟฟ้าที่แรงดันไฟฟ้าอินพุตระบุและจัดอันดับโหลดปัจจุบัน (20 mV / div) ความจุโหลด: 1μFตัวเก็บประจุเซรามิกและ10μFเก็บประจุแทนทาลัม แบนด์วิดท์ 20 MHz
รูปที่ 3: การตอบสนองต่อแรงดันไฟฟ้าที่ส่งออกไปยังขั้นตอนการเปลี่ยนแปลงในกระแสโหลด (50% -75% -50% ของ Iout (สูงสุด); dI / dt = 0.1A / ไมโครวินาที) หมวกโหลด: 10μF 100 mW ESR เก็บประจุแทนทาลัมและ1μFประจุเซรามิก Ch 1: Vout (200mV / div)
รูปที่ 4: ปิดถือขึ้นเวลา
