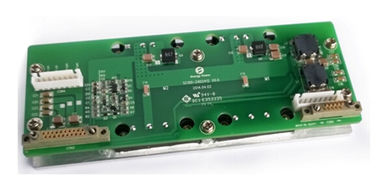

การแยกเอาท์พุท DC-DC converter เอาท์พุท 24Volt 12volt SC100-24D2412

พารามิเตอร์

นาที

Typ

แม็กซ์

หน่วย

หมายเหตุ

ช่วงแรงดันไฟฟ้าอินพุต

18

24

36

Vdc

แม็กซ์ ป้อนข้อมูลปัจจุบัน

6.5

นาที. แรงดันไฟฟ้าอินพุต, โหลดเต็ม

อย่างมีประสิทธิภาพ

90

%

แรงดันไฟฟ้าอินพุตจัดอันดับโหลดจัดอันดับ

พารามิเตอร์

นาที

Typ

แม็กซ์

หน่วย

หมายเหตุ

ช่วงแรงดันเอาท์พุท

24V

23.52

24

24.48

Vdc

12V

11.76

12

12.24

Vdc

ช่วงปัจจุบันเอาท์พุท

24V

0

2.5

12V

0

3.33

การควบคุมสาย

± 1

%

การควบคุมการประจุ

± 1

%

ระลอกและเสียง

24V

240

mV

การป้อนข้อมูลการจัดอันดับโหลดเต็มแบนด์วิดท์ 20 MHz

12V

120

mV

การป้อนข้อมูลการจัดอันดับโหลดเต็มแบนด์วิดท์ 20 MHz

ตอบสนองแบบไดนามิก

การเบี่ยงเบน

± 4

%

25% ถึง 50% ถึง 25% Iout สูงสุด 50% ถึง 75% ถึง 50% Iout สูงสุด 1A / US

การตั้งค่าเวลา

300

พวกเรา

ไปภายใน 1% Vout Nom

แหกแรงดันขาออก

5

%

การประจุกระแสไฟขาออก

24V

1800

μF

12V

3000

μF

เปิดใช้งานการควบคุม

สวิทช์ภายนอก

พารามิเตอร์

นาที

Typ

แม็กซ์

หน่วย

หมายเหตุ

การส่งออกมากกว่าการป้องกันโหลด

24V

2.75

4.5

อาการสะอึก

12V

3.5

6.5

สั้น - วงจรป้องกัน

10

mΩ

อาการสะอึก

พารามิเตอร์

นาที

Typ

แม็กซ์

หน่วย

หมายเหตุ

อุณหภูมิในการทำงาน

-20

+60

℃

อุณหภูมิการเก็บรักษา

-40

+85

℃

ความชื้นสัมพัทธ์

20

90

%

การจัดเก็บความชื้น

10

95

%

ระดับความสูง

3000

ม.

พารามิเตอร์

นาที

Typ

แม็กซ์

หน่วย

หมายเหตุ

แยกแรงดันไฟฟ้า

ป้อนข้อมูลเพื่อการส่งออก

1500

Vdc

1mA / 1min, ไม่มี arcing และรายละเอียด

การป้อนข้อมูลลงไปที่พื้น

1500

Vac

ส่งออกไปยังพื้นดิน

500

Vdc

1mA / 1min, ไม่มี arcing และรายละเอียด

ต้านทานการแยก

ป้อนข้อมูลเพื่อการส่งออก

100

MΩ

500Vdc / 1min, ความดันบรรยากาศปกติ 90% ความชื้น

มาตรฐาน

หมายเหตุ

MIL-STD-704

MIL-STD-1399

MIL-STD-810

EN60950

GB4943

IEC 61000-4-2

เชื่อมต่อ / ข้อมูลจำเพาะ

Pin เลขที่

ชื่อ

con1 / CY59T10BJ

1,6

Vin +

2,3,4,7,8,9

NU

5,10

VIN-

CON2 / CY59Z20BJ

1

24V2 (Vout-)

11

24V2 (Vout +)

2

ON / OFF1

12

ON / OFF2

3,4,5,8,13,14,15,18

NU

6,16

24V1 (Vout-)

7,17

24V1 (Vout +)

9,19

12V (Vout-)

10,20

12V (Vout +)
