รายละเอียดสินค้า:
การชำระเงิน:
|
| แสงสูง: | 12V แหล่งจ่ายไฟ AC / DC |
||
|---|---|---|---|

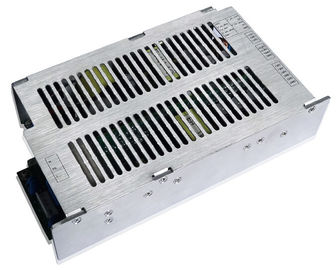

AC-DC เพาเวอร์ซัพพลาย 500W เอาท์พุท 30V / 12A, 5.8V / 9A, 24V / 2.5A, 12V / 2.5A SC500-220Q30
คุณสมบัติที่สำคัญ
ช่วงเวลาการนับ: 165 ~ 270Vac
เอาท์พุท Quadruple: 30V / 12A, 5.8V / 9A, 24V / 2.5A, 12V / 2.5A
ที่มีประสิทธิภาพสูง: 87%
การควบคุมสาย: ≤± 2%
การควบคุมการประจุ: ≤± 2%
การป้องกันไฟฟ้าลัดวงจร
การส่งออกมากกว่าการป้องกันปัจจุบัน
การส่งออกมากกว่าการป้องกันแรงดันไฟฟ้า
ป้อนข้อมูลมากกว่าการป้องกันแรงดันไฟฟ้า
ป้อนข้อมูลภายใต้แรงดันล็อคออก
มากกว่าการป้องกันอุณหภูมิ
ผ่าน RoHS
เย็นธรรมชาติ
รายละเอียดสินค้า
นี้ใช้งานแปลง AC-DC สูงพลังการประมวลผลการควบคุมและการบรรจุภัณฑ์เทคโนโลยีเพื่อให้ประสิทธิภาพและความยืดหยุ่นของความน่าเชื่อถือและค่าใช้จ่ายที่มีประสิทธิภาพขององค์ประกอบอำนาจผู้ใหญ่ สลับความถี่สูงให้ความหนาแน่นพลังงานสูงที่มีสัญญาณรบกวนต่ำและมีประสิทธิภาพสูง
ลักษณะไฟฟ้า
ลักษณะการป้อนข้อมูล
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
แรงดันไฟฟ้าอินพุตจัดอันดับ | 220 | Vac | |||
ช่วงแรงดันไฟฟ้า AC | 165 | 270 | Vac | ||
ช่วงความถี่ AC เข้า | 47 | 63 | เฮิร์ตซ์ | ||
แม็กซ์ ป้อนข้อมูลปัจจุบัน | 3.5 |
| นาที. แรงดันไฟฟ้าอินพุต, โหลดเต็ม | ||
การป้อนข้อมูลการไหลเข้าปัจจุบัน | 40 |
| แม็กซ์ แรงดันไฟฟ้าอินพุต 25 ℃, เริ่มต้นครั้งแรก | ||
อย่างมีประสิทธิภาพ | 85 | 87 | % | แรงดันไฟฟ้าอินพุตจัดอันดับโหลดจัดอันดับ |
ลักษณะเอาท์พุท
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ | |
ช่วงแรงดันเอาท์พุท | 30V | 24 | 30 | วันที่ 31 | Vdc | |
5.8V | 5.6 | 5.8 | 6 | Vdc | ||
24V | 23 | 24 | 25 | Vdc | เปิดใช้งานการเปิด / ปิด | |
12V | 11 | 12 | 13 | Vdc | เปิดใช้งานการเปิด / ปิด | |
ช่วงปัจจุบันเอาท์พุท | 30V | 0 | 9 | 12 |
| |
5.8V | 0 | 6 | 9 |
| ||
24V | 0 | 2 | 2.5 |
| ||
12V | 0 | 2 | 2.5 | |||
การควบคุมสาย | ± 2 | % | ||||
การควบคุมการประจุ | ± 2 | % | ||||
การควบคุมอุณหภูมิ | ± 0.02 | % / ° C | ช่วงอุณหภูมิในการทำงาน | |||
ระลอกและเสียง | 30V | 400 | mV | การป้อนข้อมูลการจัดอันดับโหลดเต็มแบนด์วิดท์ 20 MHz | ||
5.8V | 116 | mV | ||||
24V | 280 | mV | ||||
12V | 240 | mV | ||||
เปิดในเวลาเพิ่มขึ้น | 500 | นางสาว | โหลดเต็ม 10% ~ 90% Vout | |||
เปิดเครื่องหน่วงเวลา | 4 | s | 220Vac, โหลดเต็ม | |||
แหกแรงดันขาออก | ± 5 | % | ||||
ลักษณะการป้องกัน
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ | ||
ป้อนข้อมูลภายใต้แรงดันล็อคออก | เปิดในเกณฑ์แรงดันไฟฟ้า | 155 | 165 | Vac | |||
เปิดปิดเกณฑ์แรงดันไฟฟ้า | 135 | 145 | Vac | ||||
ป้อนข้อมูลมากกว่าการป้องกันแรงดันไฟฟ้า | ป้องกันแรงดันไฟฟ้า | 285 | 305 | Vac | |||
แรงดันไฟฟ้าการกู้คืน | 275 | 295 | Vac | ||||
การส่งออกมากกว่าการป้องกันแรงดันไฟฟ้า | 30V | 32 | 35 | Vdc | อาการสะอึก | ||
5.8V | 7.5 | Vdc | อาการสะอึก | ||||
สั้น - วงจรป้องกัน | 10 | mΩ | อาการสะอึก | ||||
การป้องกันมากกว่าอุณหภูมิ | การกู้คืนอัตโนมัติ | ||||||
ป้อนข้อมูลเครื่องตรวจจับแรงดันไฟฟ้า | 150-290Vac แปลง 0.5-3.1Vdc การเปลี่ยนแปลงเชิงเส้น | เงื่อนไขการโหลด: 30V / 9.5A, 5.8V / 6A, 12V / 2A, 24V / 2A | |||||
เครื่องตรวจจับการป้อนข้อมูลปัจจุบัน | 0-3A แปลง 0.5-3.1Vdc การเปลี่ยนแปลงเชิงเส้น | ||||||
ลักษณะทั่วไป
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
MTBF | 100 | KHrs | การป้อนข้อมูลการจัดอันดับโหลดเต็ม 25 ℃ | ||
น้ำหนัก | 1500 | ก. |
คุณลักษณะด้านสิ่งแวดล้อม
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ |
อุณหภูมิในการทำงาน | -40 | 75 | ℃ | ||
อุณหภูมิการเก็บรักษา | -40 | +85 | ℃ | ||
ความชื้นสัมพัทธ์ | 10 | 90 | % | ||
การจัดเก็บความชื้น | 10 | 95 | % | ||
ระดับความสูง | 4000 | ม. | |||
ความกดอากาศ | 70 | 106 | ปาสคาล |
ลักษณะความปลอดภัย
พารามิเตอร์ | นาที | Typ | แม็กซ์ | หน่วย | หมายเหตุ | |
แยกแรงดันไฟฟ้า | ป้อนข้อมูลเพื่อการส่งออก | 1500 | Vac | 5mA / 1min, ไม่มี arcing และรายละเอียด | ||
การป้อนข้อมูลลงไปที่พื้น | 1500 | Vac | ||||
ส่งออกไปยังพื้นดิน | 500 | Vdc | 5mA / 1min, ไม่มี arcing และรายละเอียด | |||
ต้านทานการแยก | ป้อนข้อมูลเพื่อการส่งออก | 10 | MΩ | 500Vdc / 1min, ความดันบรรยากาศปกติ 90% ความชื้น | ||
รั่วไหลของกระแส | การป้อนข้อมูลลงไปที่พื้น | 3.5 | mA | 264Vac สภาพปกติ | ||
ลักษณะอีเอ็มซี
ชิ้น | มาตรฐาน | เงื่อนไข | หมายเหตุ |
CE | EN301489-1-8.4 | class B | การทดสอบระบบผ่าน |
RE | EN301489-1-8.4 | class B | การทดสอบระบบผ่าน |
สอดคล้องกัน | EN301489-1-8.5 | ||
ความผันผวนของแรงดันไฟฟ้าและการสั่นไหว | EN301489-1-8.6 | ||
พรั่งพรู | EN61000-4-5 | โหมดค่า± 2KV โหมดทั่วไป± 4KV | เกณฑ์ B |
จุ่ม | EN61000-4-11 EN55024 | แรงดันไฟฟ้าจุ่ม 0% UT, 10ms | เกณฑ์ B, การทดสอบที่ระยะ 0, 90, 180 และ 270 |
แรงดันไฟฟ้าจุ่ม 40% UT, 20ms | |||
แรงดันไฟฟ้าจุ่มถึง 70% UT, 50ms |
หมายเหตุ:
เกณฑ์: ผลการดำเนินงานปกติในระหว่างและหลังการทดสอบ
เกณฑ์ B: การป้องกันแรงดันต่ำหรือรีเซ็ตไม่ได้รับอนุญาต ชั่วคราวผันผวนแรงดัน output สิ้นสุดลงหลังจากการรบกวนสิ้นสุดลงและจากการที่ EUT กู้คืนประสิทธิภาพการทำงานปกติโดยอัตโนมัติ ในระหว่างการทดสอบระบบความผันผวนแรงดันขาออกหรือรีเซ็ตไม่ได้รับอนุญาตเกินไป
เกณฑ์ C: การสูญเสียชั่วคราวของการส่งออกที่ได้รับอนุญาต แต่ฮาร์ดแวร์ไม่สามารถได้รับความเสียหาย EUT กู้คืนประสิทธิภาพการทำงานปกติโดยอัตโนมัติหรือดำเนินการแทรกแซง
เกณฑ์ R: การสูญเสียของการส่งออกซึ่งเป็นไม่สามารถกู้คืนได้รับอนุญาต องค์ประกอบหลักในการป้องกัน (ฟิวส์) ได้รับความเสียหาย EUT กู้คืนประสิทธิภาพการทำงานตามปกติหลังจากที่เปลี่ยนชิ้นส่วนที่เสียหาย
วุฒิการศึกษาสิ่งแวดล้อม
พารามิเตอร์ | หมายเหตุ |
การสั่นสะเทือน | ช่วงความถี่: 5-20Hz + 3dB / OTC; 20-80Hz, 0.04g2 / เฮิร์ตซ์; 80-500Hz, -3dB / OT C; XYZ แกน 30min / แกน |
กระแทก | ครึ่งคลื่นไซน์, 300m / s2,11ms, ± X, Y ±, ± Z, 6tims / ทิศทาง |
วัฏจักรอุณหภูมิ | -40 ° C ถึง 55 ° C, ลาด 1 ° C / นาที. 6 รอบ |
เพาเวอร์ / ความร้อน | Vin = นาทีถึงแม็กซ์, โหลดเต็ม 100 รอบ |
วิศวกรรมโครงร่าง
ความยาว×กว้าง× heigth: 210 × 115.5 × 52 (มิลลิเมตร) 8.27 × 4.55 × 2.05 (ใน),
designAations เชื่อมต่อ
CN9 แบบ: H101-5 / 3.96
Pin # | ชื่อ |
1 | L |
2 | อร์ทแคโรไลนา |
3 | วิชาพลศึกษา |
4 | อร์ทแคโรไลนา |
5 | ยังไม่มีข้อความ |
J2 แบบ: H101-5 / 3.96
Pin # | ชื่อ |
1 | + 30V |
2 | + 30V |
3 | + 30V |
4 | GND |
5 | GND |
6 | GND |
con1 แบบ: H101-4 / 3.96
Pin # | ชื่อ |
1 | + 5.8V |
2 | + 5.8V |
3 | GND |
4 | GND |
J3 รุ่น: H101-3 / 3.96
Pin # | ชื่อ |
1 | + 12V |
2 | GND |
3 | + 24V |
J1
Pin # | ชื่อ | หมายเหตุ |
1 | GND | GND |
2 | P_30V_CON | 30V ตัด |
3 | P_AC_CON | แรงดันไฟฟ้าอินพุตตรวจสอบ |
4 | ID0 | เชื่อมต่อกับ GND |
5 | Cur_Mon | ป้อนข้อมูลปัจจุบันการตรวจสอบ |
6 | P_12V_CON | 12V เปิดใช้งาน |
7 | P_24V_CON | 24V เปิดใช้งาน |
8 | ID1 | เชื่อมต่อกับ GND |
9 | GND | GND |
10 | GND | GND |
