รายละเอียดสินค้า:
การชำระเงิน:
|
| Rated Voltage: | 24V | Maximum Current: | 20A |
|---|---|---|---|
| rated working voltage: | 24V | Charging Mode: | PWM mode |
| Warranty: | 1 year | ||
| แสงสูง: | ควบคุมการประจุพลังงานแสงอาทิตย์พลังงานแสงอาทิตย์ควบคุมแผงควบคุมการประจุ,solar panel regulator charge controller |
||

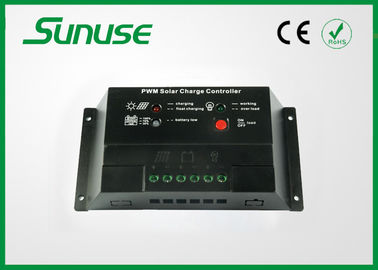

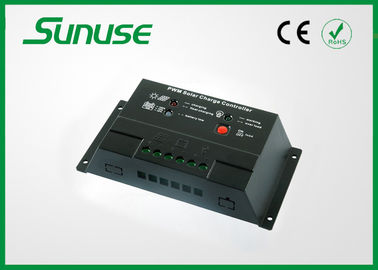

12 โวลต์ 20 แอมป์ PWM คู่มือการควบคุมการประจุพลังงานแสงอาทิตย์ด้วยโหมด 3working สำหรับการใช้ถนน
รายละเอียดอย่างรวดเร็ว:
20A PWM แผงเซลล์แสงอาทิตย์ควบคุมค่าใช้จ่าย
จอแสดงผลแอลซีดี 1.
2. PWM ในการชาร์จแบตเตอรี่
3. การป้องกันทั้งหมดที่จำเป็นในการติดตั้ง
4. โหมดการทำงานของโหลดที่สามารถตั้งค่า
รายละเอียด:
MODEL | PWM2024Z | MODEL | PWM2024Z |
ระบบแรงดันไฟฟ้า | 12V / 24V | การสูญเสียการโหลด | <13mA |
แรงดันไฟฟ้าวงจรเปิด | <50V | แรงดันของวงจรการชาร์จ | <0.2V |
จัดอันดับการชาร์จและการคายไม่มีกระแส | 20A | แรงดันของวงจรการปฏิบัติ | <0.1V |
แรงดันยกระดับ | 14.4V / 28.8V | ต้องการความชื้น | ≤90% |
ลอยชาร์จแรงดันไฟฟ้า | 13.8V / 27.6V | เส้นผ่าศูนย์กลางของสายเคเบิล | <6mm 2 |
ตัดการเชื่อมต่อแรงดันต่ำ | 11.2V / 22.4V | ขนาดการติดตั้ง | Φ4mm-159mm * 68mm |
การกู้คืนแรงดันต่ำ | 12.6V / 25.2V | มิติ | 168mm * 88mm * 34mm |
โหมดการชาร์จ | PWM | อุณหภูมิการเก็บรักษา | -35 ° C - 70 ° C |
เกินการส่งออกและการป้องกันการลัดวงจร | เอาท์พุท> 23A และ 60s หรือ | อุณหภูมิในการทำงาน | -25 ° C - 60 ° C |
> 29A และ 15s ป้องกันโอเวอร์โหลดหรือ | |||
> 40A ลัดวงจร |
1. ใสไฟ LED กระพริบ: ผลลัพธ์ของการควบคุมคือเกินหรือลัดวงจร หลังจากลบภาระซ้ำซ้อนควบคุมจะกำจัดการป้องกันเกินภายในสองนาที
2. การชาร์จไฟ LED แสดงสถานะปิด: ไม่มีการเชื่อมต่อของแผงเซลล์แสงอาทิตย์ กรุณาตรวจสอบว่ามีการเชื่อมต่อที่ถูกต้องและ บริษัท
3. ความจุของแบตเตอรี่ไฟ LED ออก: โปรดตรวจสอบว่าการเชื่อมต่อของแผงเซลล์แสงอาทิตย์แบตเตอรี่และโหลดที่ถูกต้อง
การเรียนการสอนการบ่งชี้ของไฟ LED:
ไอคอน | ตัวบ่งชี้ | สถานะ | คำแนะนำ |
| ชาร์จไฟ LED | ปิด | ไม่ชาร์จไม่มีการเชื่อมต่อของแผงเซลล์แสงอาทิตย์หรือแสงแดดที่อ่อนแอ |
บน | ชาร์จหรือชาร์จสูง | ||
แปลบปลาบ | ลอยชาร์จแบตเตอรี่ที่ชาร์จเต็ม | ||
| ความจุของแบตเตอรี่ LED | ไฟ LED สีเขียวบน | ความจุของแบตเตอรี่เต็ม |
สีเหลืองนำบน | ความจุของแบตเตอรี่ปกติ | ||
ไฟ LED สีแดงบน | ความจุของแบตเตอรี่ต่ำ | ||
ไฟ LED สีแดงกระพริบ | ป้องกันแรงดันไฟฟ้าต่ำสำหรับแบตเตอรี่ | ||
| โหลด LED | บน | โหลดบน |
ปิด | โหลดปิด | ||
แปลบปลาบ | โหลดปิดเกินส่งออกหรือลัดวงจร |
โหลดการเรียนการสอนโหมดการทำงานและการตั้งค่า:
1. โหมดปกติ: ตัวควบคุมถูกใช้เป็น PWM ควบคุมการชาร์จไฟโดยไม่ต้องแสงและฟังก์ชั่นจับเวลา Controller เป็นที่โหมดนี้ได้โดยไม่ต้องขอพิเศษ
2. โคมไฟและควบคุมการจับเวลาโหมด: ในโหมดนี้การควบคุมจะเริ่มโหลดหลังจากที่มืดและจะปิดการโหลดหลังจากการตั้งค่าชั่วโมง (หรือพระอาทิตย์ขึ้น)
โหมดการควบคุม 3. โคมไฟ: ในโหมดนี้เมื่อแรงดันไฟฟ้าที่แผงเซลล์แสงอาทิตย์ที่ต่ำกว่า 2.5V. (สำหรับ 24V ระบบ 5V 48V สำหรับระบบ 10V) ควบคุมจะเริ่มโหลดหลังจาก 10 วินาที เมื่อแรงดันไฟฟ้าที่แผงเซลล์แสงอาทิตย์คือสูงขึ้นแล้ว 3.5V (สำหรับ 24V ระบบ 7V. สำหรับ 48V ระบบ 14V) ควบคุมจะปิดโหลดหลังจาก 10 วินาที
เทคโนโลยี PWM:
Solar Charger Controller เป็นระบบที่มี MOSFET เทคโนโลยี PWM ขั้นสูง คำว่า "ควบคุมค่าใช้จ่าย" หมายอย่างใดอย่างหนึ่งไปยังอุปกรณ์แบบสแตนด์อะโลนหรือวงจรควบคุมแบบบูรณาการอย่างใดอย่างหนึ่งภายในแบตเตอรี่, แบตเตอรี่ขับเคลื่อนอุปกรณ์พลังงานแสงอาทิตย์หรือชาร์จแบตเตอรี่
ตัวควบคุมสำหรับระบบพลังงานแสงอาทิตย์ปิดตาราง นี้จะช่วยปกป้องแบตเตอรี่จากการได้รับมากกว่าการเรียกเก็บเงินโดยใช้แผงเซลล์แสงอาทิตย์และมากกว่าที่ปล่อยออกมาโดยการโหลด ขั้นตอนการเรียกเก็บเงินที่ได้รับการปรับให้เหมาะสมกับการใช้งานแบตเตอรี่ที่ยาวนานและการปรับปรุงประสิทธิภาพของระบบ
ที่ครอบคลุมการวินิจฉัยด้วยตนเองและฟังก์ชั่นการป้องกันอิเล็กทรอนิกส์ป้องกันความเสียหายจากความผิดพลาดหรือความผิดพลาดในการติดตั้งระบบ
คุณลักษณะเด่น:
